扫地机器人如何实现自主清扫？

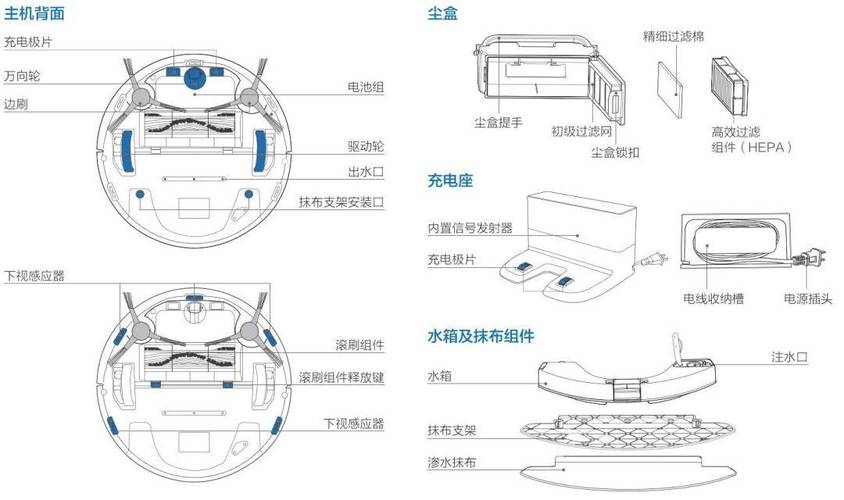

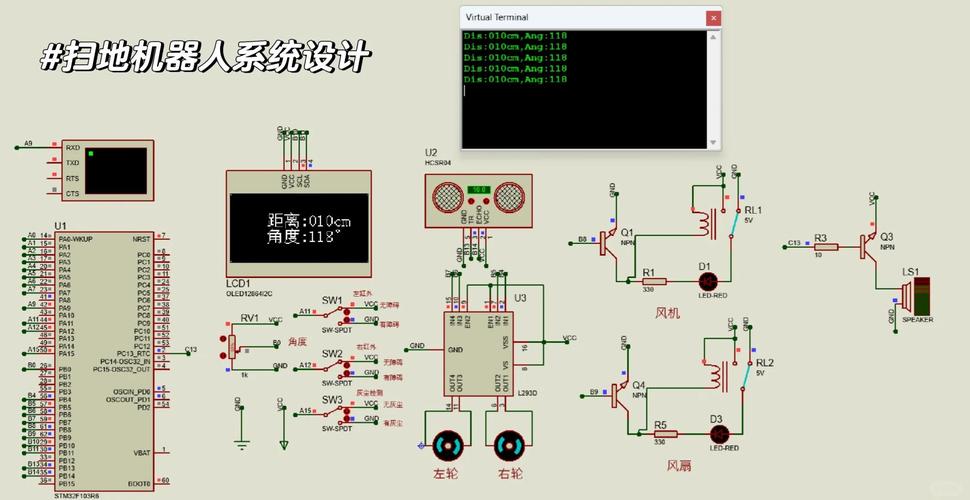

核心组成部分

扫地机器人主要由以下几个系统构成：

1. 感知系统（“眼睛”和“耳朵”）：负责收集环境信息。
2. 决策系统（“大脑”）：负责处理信息并下达指令。
3. 执行系统（“手”和“脚”）：负责移动和清洁。
4. 辅助系统：提供支持和便利。

各系统详细工作原理

感知系统：如何“看”到世界？

这是扫地机器人最核心的技术之一，它决定了机器人的智能程度和清洁效果，现代扫地机器人通常会组合使用多种传感器来构建环境的“地图”和自身的“位置”。

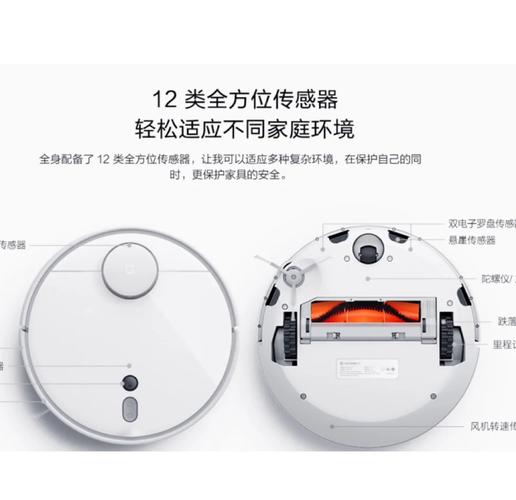

主要传感器包括：

• 激光雷达

  • 原理：通过发射激光束并接收反射回来的信号,精确计算与障碍物之间的距离。
  • 作用：这是目前高端扫地机器人最主流的定位导航技术，它通过360度旋转扫描，可以快速、精确地绘制出整个房间的平面地图（SLAM技术），并实时定位自己在地图上的位置，这使得机器人能进行规划好的路径清扫,而不是无头苍蝇式的乱撞。

• 视觉导航系统


  （图片来源网络，侵删）
  • 原理：在机器人顶部或底部安装摄像头，通过连续拍摄天花板或地面的图像，利用图像识别和算法（如VSLAM）来判断自身移动的距离和方向。
  • 作用：功能与激光雷达类似，也是为了建图和定位，通常成本较低，但在光线昏暗的环境下（如晚上关灯后）效果会打折扣。

• 碰撞传感器

  • 原理：通常是物理式的，通过机器人的外壳或保险杠触碰障碍物,触发一个机械开关。
  • 作用：作为最后一道防线，当机器人真的撞到家具或墙壁时，它会立即停止或改变方向,防止机器人卡住或损坏家具。

• 悬崖传感器

  • 原理：通常是红外线或光学传感器，安装在机器人底部边缘，当机器人接近楼梯或台阶时，传感器会检测到下方是“空”的,反射信号中断。
  • 作用：防止机器人从高处坠落,是保障安全的关键。

• 沿边传感器

  • 原理：利用红外线或超声波,检测是否靠近墙壁或其他障碍物边缘。
  • 作用：当检测到边缘时，机器人会贴着墙边行走,以清理墙角和边缘的灰尘。

• 陀螺仪/加速度计


  （图片来源网络，侵删）
  • 原理：测量机器人的旋转角度和移动加速度。
  • 作用：辅助判断机器人的姿态和移动轨迹，与激光雷达/视觉系统结合,提供更精准的定位。

决策系统：如何“思考”并做决定？

这部分由机器人的主控芯片和运行在上面的算法构成。

• 建图与路径规划

  • SLAM (Simultaneous Localization and Mapping - 同步定位与地图构建)：这是决策系统的核心算法，机器人一边移动（定位），一边绘制地图,这个过程是同步进行的。
  • 路径规划算法：
    • 随机式：早期的机器人，如“弓”字形或“Z”字形随机清扫，覆盖率低,效率差。
    • 规划式：基于建好的地图，机器人会进行智能规划，常见的有：
      • 弓字形/井字形：覆盖率高,适合大空间。
      • 规划式沿边：先沿墙边清扫一遍,再进入中间区域。
      • 分区规划：将地图划分为多个区域，清扫完一个区域再进入下一个,避免重复清扫。

• 决策逻辑

  • 遇到障碍物：根据碰撞传感器和悬崖传感器的信号,立即停止或后退。
  • 电量不足：自动返回充电座充电。
  • 清扫完成：判断已清扫区域达到预设标准后,返回充电座。
  • 遇到地毯：一些高端机器人会识别地毯,并自动加大吸力。

执行系统：如何“干活”？

这是机器人的“手”和“脚”,负责移动和清洁。

• 移动系统

  • 驱动轮：通常由左右两个独立的驱动轮和一个万向轮（或两个辅助轮）组成，通过控制左右轮的转速差，可以实现前进、后退、原地转向等灵活动作。

• 清洁系统

  • 主刷/边刷：
    • 边刷：负责将墙角、家具边缘的灰尘和杂物扫到主刷的清洁路径上。
    • 主刷：也叫V形刷，负责将地上的较大颗粒（如瓜子、毛发）卷起来,并送入吸尘口。
  • 吸尘系统：
    • 电机：产生强大的吸力，将地面的灰尘、毛发、碎屑吸入集尘盒。
    • 集尘盒：收集垃圾,通常需要定期清理。
  • 拖地系统（可选）：
    • 旋转拖地：通过一块平板拖布,利用机器人的移动来擦拭地面。
    • 加压震动/声波震动拖地：高端机型会通过给拖布加压或高频震动，模拟人手擦地的效果,清洁力更强。
    • 自动洗拖布/集尘（基站功能）：这是扫地机器人“解放双手”的终极形态，基站可以自动为机器人清洗拖布，并自动将集尘盒的垃圾吸入大容量的尘袋,实现数周甚至一个月不用手动维护。

工作流程总结

一个典型的扫地机器人工作流程如下：

1. 启动与探索：用户按下启动键，机器人离开充电座，开始工作，它立即启动激光雷达/摄像头等传感器，对周围环境进行360度扫描,开始构建地图。
2. 定位与建图：机器人边移动边完善地图，并实时记录自己的位置,这个过程在初次清扫时尤为明显。
3. 规划路径：地图基本建成后，机器人根据预设的算法（如弓字形）开始规划最高效的清扫路径。
4. 执行清扫：
   • 机器人按照规划路径移动。
   • 边刷将边缘垃圾扫向中央。
   • 主刷将垃圾卷起。
   • 吸尘系统将垃圾吸入集尘盒。
   • 如果开启拖地功能,拖布会同时进行擦拭。
5. 环境交互：
   • 遇到墙壁或家具，碰撞传感器触发,机器人减速或转向。
   • 靠近边缘，沿边传感器触发,机器人贴边行走。
   • 靠近楼梯，悬崖传感器触发,机器人紧急后退。
6. 任务完成与回充：
   • 当电量低于一定阈值或根据地图判断清扫面积达标后,机器人会停止清扫。
   • 它会利用已建好的地图，规划出一条回到充电座的最短路径,自动完成充电。

扫地机器人的原理，本质上就是通过多种传感器感知环境，利用SLAM等算法构建地图并定位自身，再通过智能算法规划出最优清扫路径，最后由驱动和清洁系统执行任务，随着技术的发展，从最初的随机碰撞式，到现在的激光雷达规划式，再到带有自动上下水、自动集尘的基站全功能机器人，其智能化程度和自动化水平越来越高，真正实现了“解放双手”。
