无人机地面设施有哪些关键构成？

起降与机库设施

这是无人机执行任务前最基础的物理设施，确保无人机能够安全、高效地部署和回收。

起降场

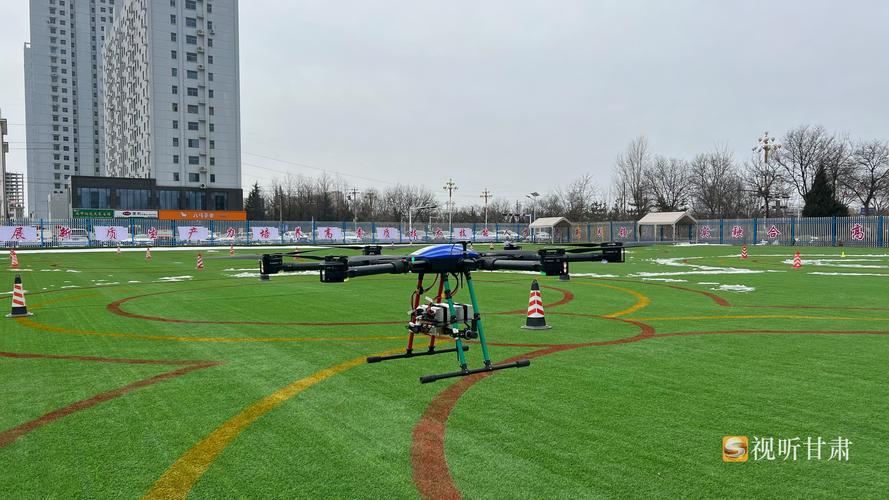

• 简易起降场:

  • 描述: 最基础的设施，可以是草地、水泥坪、沥青地面等。
  • 要求: 地面相对平坦、开阔，无高大障碍物，远离人群和敏感区域,通常需要地面控制点用于测绘校准。
  • 应用: 消费级无人机、小型工业级无人机的临时起降。

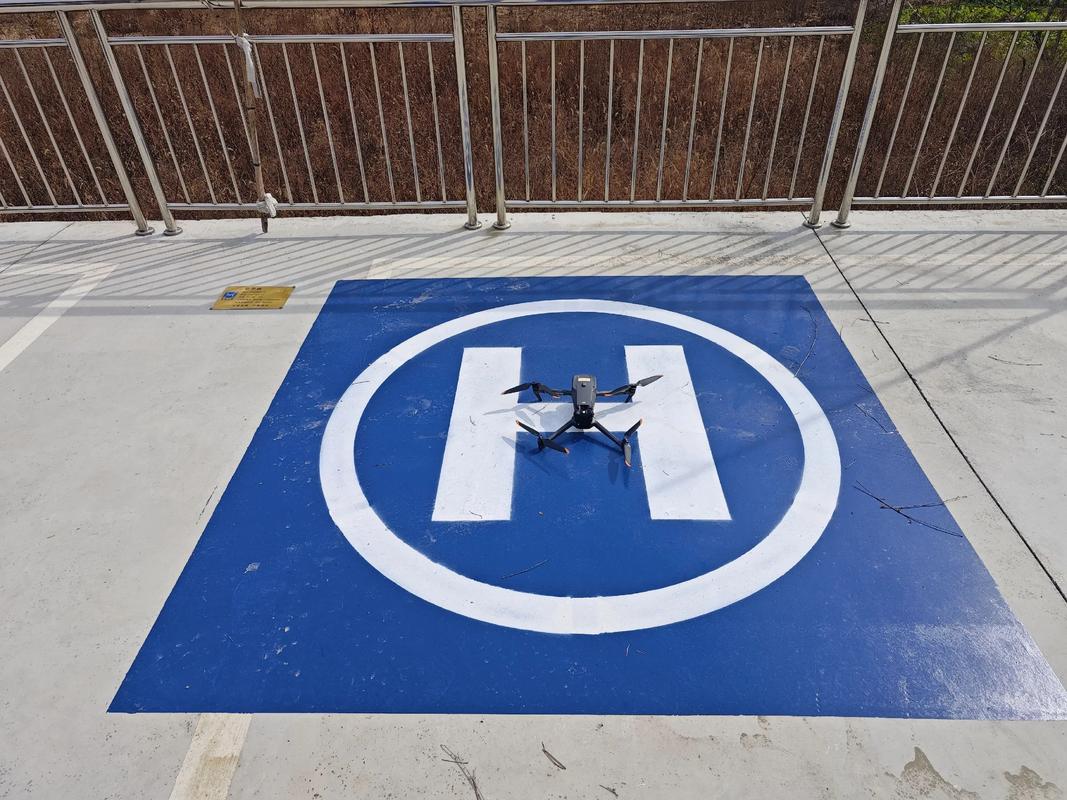

• 标准化垂直起降场:

  • 描述: 专门为垂直起降（多旋翼、VTOL固定翼）无人机设计的场地。
  • 要求: 通常有硬化地面（如混凝土），画有明确的停机位和引导标识，配备防尘、防风措施,并集成有基础的安防和供电系统。
  • 应用: 物流无人机、安防巡逻无人机的固定运营点。

• 跑道式起降场:

  • 描述: 专为固定翼或垂直起降固定翼无人机设计的,拥有标准跑道的设施。
  • 要求: 需要符合航空标准的跑道长度、宽度、平整度和净空要求，通常还配有滑行道、停机坪等。
  • 应用: 大型长航时固定翼无人机，用于大面积测绘、长距离巡检等。

无人机机场/机库

这是高度自动化的地面设施，是无人机“家”的概念,能实现无人值守的自主作业。

• 描述: 一个集成了机库、气象站、充电/换电系统、数据通信单元和安保系统的集装箱式或固定式模块化设施。
• 核心功能:
  • 自主起降: 无人机可在机库内自动滑入/滑出,并通过自动臂或导轨系统实现精准起降。
  • 自动充电/换电: 系统可自动为无人机电池充电，或在数分钟内完成满电电池的更换,实现24小时不间断作业。
  • 环境控制: 机库内可控制温度、湿度,保护无人机和设备。
  • 数据回传: 机库配备高速网络，将采集的数据（图像、视频、传感器数据）实时上传到云端或指挥中心。
  • 远程管理: 操作人员可通过远程平台监控机库状态、任务规划和无人机健康。
• 应用: 电网/石油管道巡检、交通监控、智慧农业、应急响应等需要高频次、自动化作业的场景。

控制与指挥中心

这是无人机的“大脑”，负责规划航线、实时监控、任务指挥和数据管理。

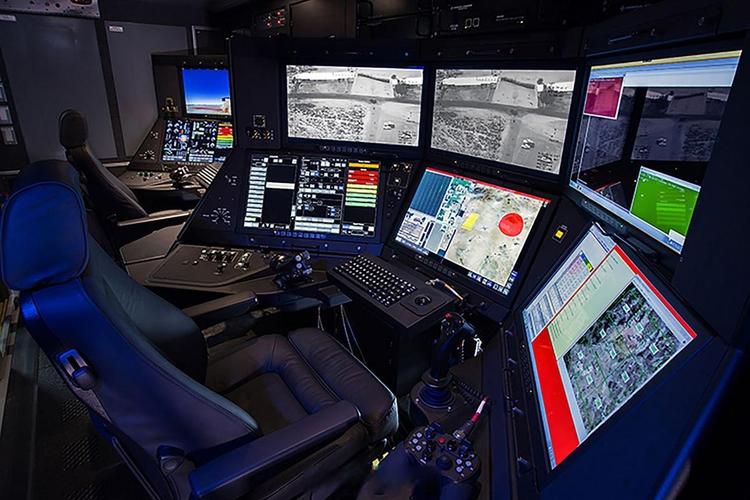

地面控制站

• 描述: 操作人员直接操控无人机和任务载荷的物理平台。
• 组成:
  • 遥控单元: 用于发送飞控指令（油门、方向、姿态等）。
  • 数据链终端: 负责与无人机之间的通信，上传指令，下传遥测数据（位置、速度、电量、高度）和任务载荷数据（图传）。
  • 计算与显示单元: 通常包含一台或多台电脑，运行飞控软件、地图软件和任务规划软件，显示实时画面、飞行数据和地图信息。
  • 辅助设备: 图传天线、高增益通信天线、备用电池等。
• 形式:
  • 便携式GCS: 适用于单人或小团队，背包或手提箱形式,方便野外作业。
  • 车载GCS: 集成在指挥车或工程车上,提供更好的机动性和工作环境。
  • 固定式GCS: 设在指挥中心内，功能最强大,可支持多架无人机协同作业。

指挥中心/运营中心

• 描述: 更高级别的指挥机构，通常用于管理整个无人机编队或网络,处理复杂任务。
• 功能:
  • 任务规划与管理: 制定长期、大规模的飞行任务,分配不同无人机执行不同子任务。
  • 数据融合与分析: 接收来自多个无人机和地面传感器的海量数据，通过AI和大数据技术进行分析，生成决策支持信息（如安防预警、灾害评估报告）。
  • 协同指挥: 指挥无人机与地面人员、其他无人机或其他平台（如有人机）协同作战。
  • 资源调度: 管理无人机机队、电池、维护人员和任务载荷等资源。
• 应用: 城市安防、大型活动安保、应急指挥、军事行动等。

通信与数据链设施

这是连接无人机与地面站的“神经系统”,确保信息畅通无阻。

通信链路

• 描述: 传输遥控指令和遥测数据的双向链路。
• 技术:
  • 无线电: 最常用，如2.4GHz、5.8GHz（图传），以及专用的数传电台（如900MHz, 1.2GHz），抗干扰能力强,距离远。
  • 蜂窝网络: 4G/5G，利用现有基站，覆盖广，适合视距外超视距飞行,但可能存在信号延迟和拥堵。
  • 卫星通信: 用于跨洋、偏远地区等无地面网络覆盖的场景，延迟高,成本昂贵。

数据链路

• 描述: 传输任务载荷产生的数据（高清视频、高分辨率照片、雷达数据等）的下行链路。
• 技术:
  • COFDM (编码正交频分复用): 抗多径效应和遮挡能力强，适合在城市、山区等复杂环境下传输高清视频。
  • Wi-Fi: 短距离、高带宽,适合室内或小型场地。
  • 5G: 提供超大带宽和低延迟，支持实时4K/8K视频回传和远程控制。

增强与中继设施

• 通信车/机载中继: 在通信盲区或远距离任务中，作为移动的中继站,扩展通信范围。
• 地面中继站: 在固定位置建立中继塔,增强特定区域的信号覆盖。

数据处理与存储设施

无人机采集的原始数据价值密度低,必须经过处理才能转化为有用的信息。

数据存储系统

• 描述: 用于存储海量原始数据（照片、视频、点云等）。
• 形式:
  • 本地存储: GCS或指挥中心的服务器、NAS（网络附加存储）。
  • 云端存储: 利用阿里云、AWS、腾讯云等公有云服务，提供弹性扩展、高可靠性和便捷的数据共享能力。

数据处理与分析平台

• 描述: 运行专业软件，对原始数据进行处理和分析的“数字工厂”。
• 核心功能:
  • 图像处理: 自动拼接生成正射影像图、三维模型（倾斜摄影测量）。
  • AI分析: 利用计算机视觉和深度学习算法，自动识别图像中的特定目标，如：
    • 安防: 识别异常人员、车辆、入侵行为。
    • 巡检: 识别输电线路的绝缘子破损、杆塔倾斜、树木遮挡。
    • 农业: 识别作物病虫害、长势评估。
    • 测绘: 自动提取道路、建筑、水系等地理信息。
• 软件: Pix4D, Agisoft Metashape, 大疆智图, 以及各类自研的行业AI分析平台。

支撑与保障设施

这些设施确保整个无人机系统能够长期、稳定、安全地运行。

能源保障设施

• 充电站: 为无人机电池提供充电，可以是简单的充电柜,也可以是自动化充电机库。
• 换电站: 存放大量满电电池，支持快速更换,极大提升作业效率。
• 应急电源: 为地面站、机库等设施提供备用电源,防止市电中断。

维护与检修设施

• 维修车间: 提供工具、设备和技术人员，对无人机进行定期保养、故障维修和零部件更换。
• 备件库: 存放常用的备件，如电池、电机、螺旋桨、云台等,确保快速响应。

气象与环境监测站

• 描述: 实时监测风速、风向、温度、湿度、气压等气象数据。
• 作用: 为飞行安全提供决策依据（如大风天气禁止飞行），也为某些任务（如农业喷洒）提供必要的环境参数。

安防与监控设施

• 描述: 包括视频监控、门禁系统、红外对射、入侵报警等。
• 作用: 保护无人机、机库、数据等核心资产的安全,防止盗窃和破坏。

无人机地面设施是一个从物理空间（起降场、机库）到数字空间（控制中心、数据处理平台），再到保障体系（能源、维护、安防）的完整生态系统，随着无人机技术的普及和应用场景的深化，这些设施正朝着智能化、自动化、网络化和一体化的方向发展，最终形成一个高效、可靠的“无人机+”地面基础设施网络。
