什么是多旋翼无人机仿真模拟？

无人机仿真就是在计算机中创建一个虚拟的无人机和虚拟的环境，让无人机模型在虚拟环境中按照预设的算法（如飞控算法）进行飞行,并模拟其物理行为和传感器反馈。

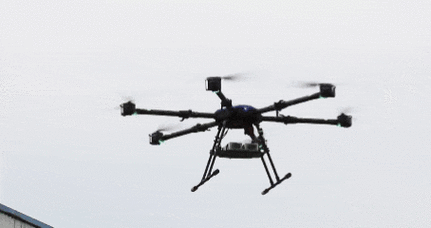

（图片来源网络，侵删）

为什么要做仿真？

安全性与经济性：在真实环境中测试新算法或新硬件存在坠机风险，成本高昂，仿真可以无限制地进行“炸机”实验,而无需承担任何物理损失。
开发效率：仿真环境可以快速迭代和测试算法，无需等待硬件组装、调试和场地安排,极大地加速了开发周期。
可重复性：可以精确复现同一种飞行条件和故障模式,便于分析和调试问题。
环境可控性：可以轻松创建各种极端或难以在现实中复现的场景（如强风、GPS信号丢失、特定光照条件等）。
教学与研究：为学习和研究无人机控制、路径规划、自主导航等理论提供了理想的平台。

无人机仿真系统的核心模块

一个完整的无人机仿真系统通常由以下几个核心模块组成：

无人机模型

这是仿真的核心,需要精确描述无人机的物理特性。

运动学模型：描述无人机在空间中的位置、速度、姿态（俯仰、滚转、偏航）等状态量随时间的变化关系,它通常基于牛顿力学和欧拉角。
动力学模型：更深入地描述了力与运动的关系，包括：
- 六自由度模型：考虑无人机在三个轴上的平移和旋转。
- 电机/螺旋桨模型：电机转速如何转化为升力和力矩。
- 空气动力学模型：阻力、地面效应等。
传感器模型：模拟真实传感器的数据输出，通常包含噪声和延迟。
- IMU (惯性测量单元)：提供加速度计和陀螺仪数据,用于解算姿态。
- GPS (全球定位系统)：提供经纬度和高度信息,有噪声和更新频率限制。
- 气压计：提供相对高度信息。
- 光流/视觉里程计：在无GPS环境下提供水平速度和位置信息。
- 激光雷达 / 摄像头：用于环境感知和避障（SLAM、建图等）。

环境模型

定义无人机飞行的虚拟世界。

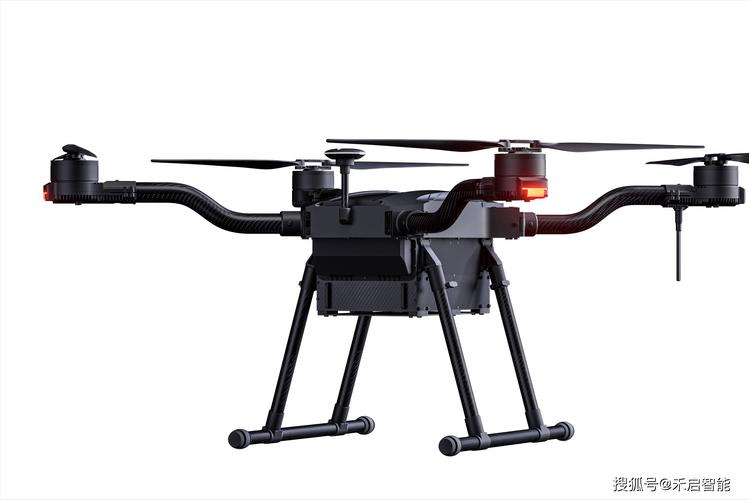

（图片来源网络，侵删）

三维场景：包括地形、建筑物、树木等。
物理环境：重力、风速、光照等。
模拟器内置：如Gazebo、AirSim等自带丰富的环境模型。

飞控算法

这是无人机的“大脑”,是仿真中需要开发和测试的核心部分。

控制器：通常采用PID控制器或更高级的LQR、MPC等,用于将无人机的姿态和位置稳定在期望值。
高层规划器：负责生成从A点到B点的全局路径（如A*、RRT等算法）。
避障策略：根据传感器信息实时规划局部路径,避开障碍物。
状态估计：融合多个传感器的数据，得到更精确的无人机自身状态（如卡尔曼滤波）。

通信与接口

连接“大脑”（算法）和“身体”（仿真模型）的桥梁。

ROS (Robot Operating System)：目前是机器人仿真领域的事实标准，它提供了节点间通信、数据传输、硬件抽象等功能,极大地简化了算法的开发和集成。
API/SDK：仿真器提供的编程接口，允许用户通过代码（如Python, C++）来控制无人机、读取传感器数据。

常用的无人机仿真平台

根据需求不同,可以选择不同层次的仿真器。

集成式仿真环境

这些平台通常自带图形界面、物理引擎和传感器模型，开箱即用,适合快速验证和教学。

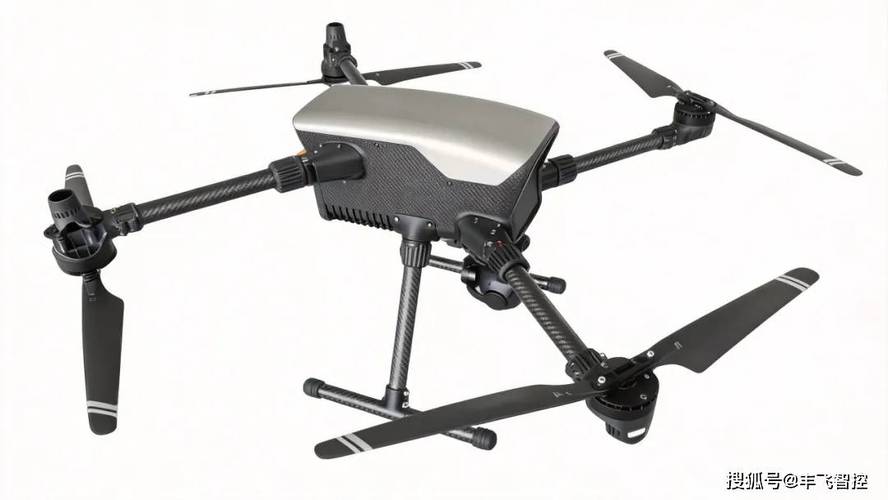

（图片来源网络，侵删）

Gazebo
- 特点：功能极其强大的多机器人物理仿真器，与ROS无缝集成，可以模拟复杂的物理交互（如碰撞、抓取）、传感器噪声和复杂的机器人模型。
- 适用：学术研究、复杂算法测试、机器人操作系统教学。
- 典型组合：ROS + Gazebo，例如著名的PX4 SITL（软件在环）仿真就是基于此。
AirSim
- 特点：由微软开发，基于虚幻引擎，专注于高保真视觉仿真，可以生成逼真的图像、深度图和语义分割图，非常适合计算机视觉和AI算法（如深度学习）的训练与测试。
- 适用：计算机视觉、自动驾驶、无人机视觉导航、强化学习。
- 语言支持：Python, C++。
Pretpo
- 特点：国产无人机仿真软件，界面友好，内置多种常见无人机模型和场景，支持实时仿真和回放，对于国内用户来说,文档和社区支持可能更友好。
- 适用：工程应用、教学、快速原型验证。

轻量级与编程式仿真

这些库更灵活，适合需要高度定制化、快速迭代和集成到现有项目中的场景。

PyBullet
- 特点：一个强大的物理引擎，具有Python和C++ API，集成了机器人学、强化学习和计算机视觉工具，启动速度快,API设计简洁。
- 适用：强化学习研究、机器人快速仿真、需要大量并行仿真的场景。
MAVSDK / PX4 SITL
- 特点：这不是一个图形化的仿真器，而是一个“软件在环”的框架，它运行与真实飞固完全相同的PX4飞控软件，通过UDP通信与一个物理模拟器（如Gazebo）或一个简单的运动学模型（如JSBSim）进行交互。
- 适用：PX4固件开发者、需要验证与真实飞控完全兼容性的算法。

如何开始一个无人机仿真项目（以ROS + Gazebo为例）

这是一个非常经典和强大的工作流,适合深入研究和开发。

步骤 1：环境准备

安装ROS（推荐Noetic，与Ubuntu 20.04兼容）。
安装Gazebo仿真器。
安装PX4固件及其仿真依赖。

步骤 2：启动仿真

打开终端,进入PX4固件源码目录。
运行启动脚本，
```
# 启动一个带有无人机的仿真世界
make px4_sitl jmavsim
```
这会启动Gazebo,并加载一个默认的四旋翼无人机模型。

步骤 3：连接飞控与地面站

打开另一个终端，启动QGroundControl（QGC）地面站。
QGC会自动连接到仿真中的无人机，你可以像操作真机一样进行参数设置、手动遥控和查看飞行数据。

步骤 4：编写和加载控制算法

创建ROS工作空间：在你的系统中创建一个ROS工作空间。
编写控制节点：用Python或C++编写一个ROS节点，这个节点会：
- 订阅：无人机当前的状态（位置、姿态等）传感器话题（如/mavros/local_position/pose）。
- 发布：控制指令话题（如/mavros/setpoint_position/local或/mavros/setpoint_attitude/attitude）。

加载节点：在启动PX4的终端，添加你的节点启动命令：

# 在make px4_sitl ... 的命令后添加
roslaunch your_pkg your_control_node.launch

运行：启动后，你的控制节点就会开始工作,控制无人机自主飞行。

步骤 5：调试与分析

使用 rqt_graph 可视化ROS节点之间的连接关系。
使用 rqt_plot 绘制关键数据（如位置、速度、控制量）随时间变化的曲线,分析算法性能。
在Gazebo中直接观察无人机的飞行状态。

总结与建议

特性	Gazebo (ROS)	AirSim	PyBullet
主要优势	物理逼真、功能全面、ROS生态	视觉仿真极强、图形效果好	启动快、API简洁、适合AI/RL
核心用途	学术研究、复杂物理交互、多机器人	计算机视觉、AI训练、自动驾驶	强化学习、快速原型、大量仿真
学习曲线	陡峭，需要熟悉ROS和Gazebo	中等，需要了解UE和API	平缓，Python友好
推荐场景	深入研究无人机动力学、控制算法	开发基于视觉的自主导航、避障	算法快速验证、强化学习训练

给初学者的建议：

从集成环境开始：如果你是新手，可以先从 AirSim 或 Pretpo 入手，它们有图形界面，能让你直观地看到无人机飞行的结果,建立信心。
掌握ROS是关键：无论选择哪个仿真器，ROS 都是连接算法和仿真的核心工具，花时间学习ROS的基本概念（节点、话题、服务、launch文件）是必不可少的。
从简单到复杂：先实现一个简单的位置控制器（PID），让无人机能悬停，然后再尝试更高级的任务，如航点跟踪、避障等。
善用开源资源：GitHub上有大量优秀的开源无人机仿真项目（如PX4-Autopilot, AirSim, 以及各种ROS功能包），多阅读它们的代码,学习他人的实现方式。

无人机仿真是一个充满挑战和乐趣的领域,希望这份指南能帮助你顺利入门！
