六轴机器人如何精准对点位？

99ANYc3cd6 机器人 2026-04-15 3

“请你移动到这个空间坐标（X, Y, Z），并且以这个姿态（姿态角）去执行任务。”

（图片来源网络，侵删）

下面我将从基本原理、核心要素、操作方法、高级技巧和常见问题五个方面，详细解释六轴机器人如何对点位。

基本原理：什么是点位？

机器人的一个点位,本质上是一个包含位置和姿态的数据集合。

位置：指机器人末端工具中心点在空间中的坐标。
- 通常使用笛卡尔坐标系（直角坐标系）来表示，即 (X, Y, Z)。
- X: 左右移动（相对于机器人基座）
- Y: 前后移动
- Z: 上下移动
姿态：指机器人末端工具在到达该位置时的朝向和旋转角度。

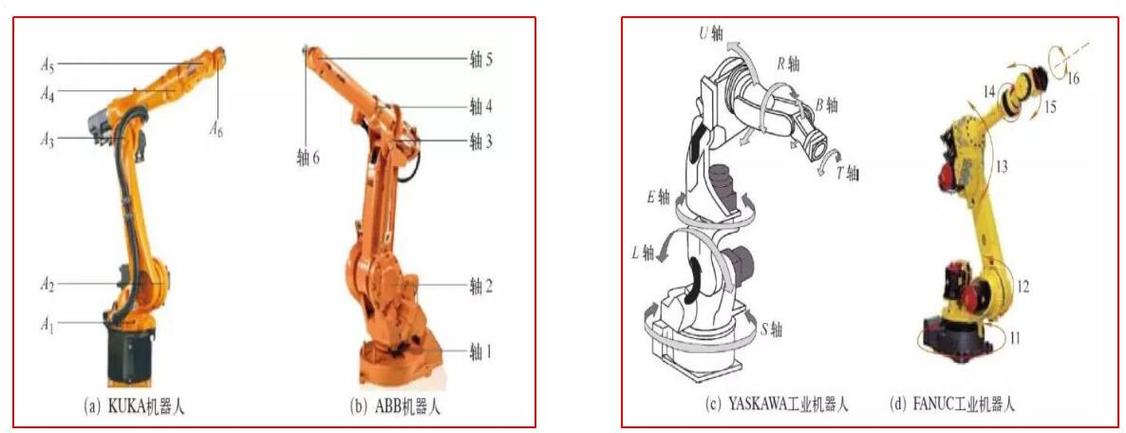

（图片来源网络，侵删）
- 通常用三个角度来描述,即 (A, B, C) 或 (Rx, Ry, Rz)，最常见的表示方法是欧拉角，即 绕X轴、Y轴、Z轴旋转的角度。
- A (或 Rx): 滚转角，像拧瓶盖一样旋转。
- B (或 Ry): 俯仰角，像点头一样。
- C (或 Rz): 偏航角，像摇头一样。

一个完整的点位 = 位置 + 姿态

核心要素：影响点位精度的关键因素

在对点位之前,必须理解并设置好以下几个关键要素，它们直接决定了点位精度和可重复性。

工具坐标系：
- 是什么？：以机器人末端工具的中心点为原点建立的坐标系，一个焊枪的尖端，一个夹爪的中心，或者一个相机镜头的中心。
- 为什么重要？：当你移动机器人时，你实际控制的是TCP，如果TCP定义不准确，那么你移动到的“点”就不是你想要的点，你想让焊枪尖端接触焊点，但如果TCP定义在焊枪根部，那么机器人移动时，尖端就会偏离目标。
- 如何设定？：通常通过TCP校准程序完成，最常用的方法是“四点法”或“六点法”，通过示教几个不同的点，让机器人计算出TCP的精确位置和姿态。
工件坐标系：
（图片来源网络，侵删）
- 是什么？：固定在工件或工作台上的坐标系，它定义了工件上各个点的位置。
- 为什么重要？：它极大地简化了编程，你只需要在一个固定的工件坐标系中示教点位，而不用考虑机器人本身的位置，也不管工件被放在工作台的哪个位置，当工件位置移动时，只需重新标定工件坐标系即可，所有示教点位自动更新。
- 如何设定？：通过标定程序完成，通常需要示教工件坐标系原点（至少3个点，不共线）和X轴方向（至少1个点），机器人就能计算出整个工件坐标系。
负载和姿态：
- 是什么？：机器人末端安装的工具、夹具、工件等的总重量和重心分布。
- 为什么重要？：机器人的运动学模型是在特定负载下计算的，如果实际负载与设定的负载差异过大，会导致机器人运动精度下降，甚至产生抖动或报警。
- 如何设定？：在机器人控制器的系统中，必须准确输入负载的重量和重心位置。

操作方法：如何进行点位对准（示教）

主要有两种示教方式：示教器示教和离线编程。

示教器示教 - 最常用、最直接的方法

这是通过手持示教器,手动拖动机器人来记录点位的方法。

步骤：

准备工作：
- 安全第一：确保机器人工作区域内无人，已设置好安全围栏和急停按钮。
- 安装工具：将需要使用的工具（如夹爪、焊枪）安装到机器人末端。
- 设定坐标系：在控制器中设定好工具坐标系和工件坐标系。
- 选择坐标系：在示教器上，将坐标系切换到工具坐标系或工件坐标系，在对准精细点位时，强烈推荐使用工具坐标系。
手动移动机器人：
- 使用示教器上的摇杆来控制机器人。
- 世界坐标系：控制机器人基座和手臂的整体移动。
- 关节坐标系：直接控制每个关节（轴1到轴6）的转动，这种方式最灵活，适合避障和粗略定位。
- 工具坐标系：移动时，末端工具的姿态保持不变，只改变TCP的位置，适合水平或垂直移动。
- 工件坐标系：移动时，工具相对于工件的位置和姿态发生变化，适合在工件表面进行路径规划。
精确对准点位：
- 粗调：使用较快的速度摇杆，将机器人末端移动到目标点附近。
- 微调：将速度调至最低档（通常是1%或10%），然后使用点动模式（按一下摇杆，机器人移动一小段距离），进行精细调整。
- 姿态微调：如果姿态不对，可以单独调整某个轴的旋转角度，或者使用姿态微调功能。
记录点位：
- 当机器人末端精确对准目标点（包括位置和姿态）后，按下示教器上的“记录点位”或“示教”按钮。
- 系统会自动生成一个点号（如 P[1], P[2]...），并保存当前的位置和姿态数据。
- 可以给这个点添加注释,抓取点A”、“焊接起始点”等，方便后续管理。
验证点位：

记录完点位后,可以手动低速运行机器人到该点，检查是否准确无误，也可以通过示教器上点的位置信息来确认坐标和姿态。

离线编程 - 高效、安全的方法

对于复杂或重复性的任务,离线编程是更优的选择。

建立虚拟环境：
- 在电脑上使用专门的离线编程软件（如RobotStudio, Delfoi, ProcessSimulate等）。
- 在软件中导入机器人模型、工具模型、工装夹具和工件的3D模型。
虚拟示教：
- 在软件的虚拟环境中,通过鼠标操作，直接拖动机器人模型到目标位置，并设置好姿态。
- 软件会自动计算出该点位的坐标和姿态数据。
模拟与优化：
- 在虚拟环境中运行整个程序,检查是否存在干涉、奇异点等问题。
- 对运动轨迹进行优化,提高效率和路径平滑度。
程序下载：
- 将在离线软件中生成或优化好的程序和点位数据,通过网络传输到机器人控制器中。
- 在真实机器人上,只需进行少量的现场微调即可投入生产。

高级技巧与最佳实践

先粗后精：永远先用高速进行粗略定位，再用低速进行精确对准，这能节省大量时间，也更安全。
善用搜索功能：对于一些有微小位置偏差的孔或槽，可以使用机器人的力控搜索或视觉搜索功能，让机器人自动找到精确位置，而不是手动去对。
建立标准：为不同类型的点位（如抓取点、放置点、焊接点）建立命名规范和颜色标记，便于程序阅读和维护。
备份程序：定期备份示教程序和点位数据，防止意外丢失。
理解奇异点：避免在编程时让机器人进入奇异点（某些轴角度达到极限，导致其他轴失去一个自由度），在奇异点附近，机器人运动会非常不平稳且速度极慢。

常见问题与解决

问题：点位对不准，重复精度差。
- 原因：TCP校准不准、负载参数设置错误、机器人机械臂有松动、减速器磨损。
- 解决：重新校准TCP；检查并正确设置负载；联系厂家进行维护。
问题：机器人移动到示教点位时，工具姿态和示教时不一样。
- 原因：记录点位时坐标系设置错误（如在关节坐标系下记录，却在世界坐标系下运行）；工具坐标系未设定或设定错误。
- 解决：检查并确保在记录和运行时使用相同的坐标系；重新校准工具坐标系。
问题：示教时很顺利，一自动运行就撞了。
- 原因：程序逻辑错误；运行速度过快；示教时路径上有障碍物，但未注意。
- 解决：先以低速模式运行整个程序，检查路径；在示教时，注意观察机器人手臂和基座是否会与周围环境碰撞。
