“疆域无人机”是一个非常宽泛的品牌概念，涵盖了从消费级到专业级的众多型号，例如疆域创新、疆域智能等，不同型号的遥控器（手柄）在设计、内部构造和功能上差异巨大。
（图片来源网络，侵删）
本次拆解将以最具代表性的“疆域 T1D”遥控器（常与疆域 T1D 无人机配套）为例，因为它采用了模块化、可扩展的设计，非常具有代表性，我们也会探讨其他遥控器的共同点和差异。
第一部分：拆解前的准备与注意事项
在拆解任何电子设备之前,请务必做好以下准备：
- 安全第一：确保遥控器已关机，并断开所有与无人机的连接（数据线、天线等）。
- 工具准备：
- 小型十字螺丝刀：这是最主要的工具。
- 塑料撬棒或薄卡片：用于无痕地打开外壳，避免划伤。
- 镊子：用于夹取细小的螺丝和零件。
- 防静电手环（可选但推荐）：防止静电损坏内部精密电路。
- 心态准备：
- 会失去保修：拆解将直接导致官方保修失效。
- 有损坏风险：操作不当可能损坏外壳、排线或电路板。
- 了解目的：你为什么要拆？是为了维修、清洁、改装，还是纯粹的好奇心？明确目的有助于你更专注于特定部分。
第二部分：以疆域 T1D 遥控器为例的拆解步骤
外观观察与初步拆卸
- 识别外壳结构：T1D 遥控器采用上下两部分外壳，中间由一圈螺丝固定。
- 移除外壳：
- 使用十字螺丝刀拧下背面的所有螺丝（通常为 4-8 颗，注意有些螺丝可能隐藏在标签或防滑垫下）。
- 用塑料撬棒从缝隙处轻轻撬开外壳,注意观察排线的位置，避免强行分离导致排线撕裂。
内部组件观察
打开外壳后,你会看到几个核心部分：
- 主板：这是遥控器的“大脑”，集成了处理器、无线模块、摇杆编码器等。
- 摇杆组件：包含两个模拟摇杆（左油门/方向，右俯仰/横滚）和中间的方向键、功能键。
- 显示屏：一个小型 LCD 或 OLED 屏幕，用于显示电量、信号强度、飞行模式等信息。
- 电池仓：通常位于手柄的下半部分，用于安装可充电锂电池。
- 天线：用于与无人机进行 2.4G 图传和控制信号通信。
- 排线：连接主板、显示屏、按键板和摇杆的柔性电路板，非常脆弱，需小心处理。
深入拆解（可选）
如果你需要进一步清洁或更换某个部件（如摇杆），可以继续拆解：

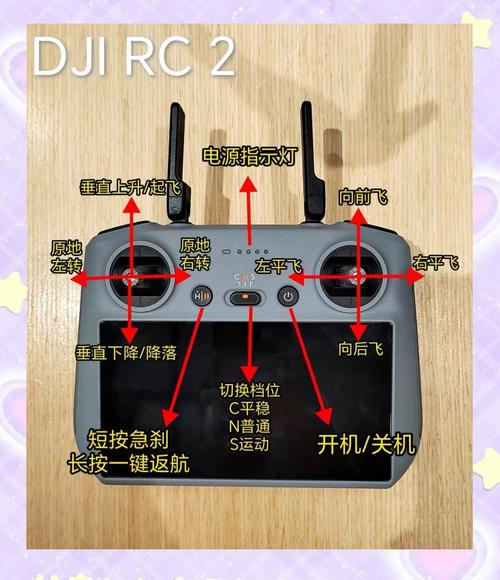

（图片来源网络，侵删）
- 断开排线：小心地拔下连接显示屏和按键板的排线，注意观察排线插槽的方向，通常有一个小卡扣，需要先向上或向外拨开才能拔出。
- 拆卸摇杆：摇杆通常是通过一个塑料底座固定在主板上的，可能需要拧下底座的螺丝，或者轻轻撬开。注意：摇杆下方的电位器或霍尔传感器非常精密，切勿用力过猛。
- 拆卸电池：电池通常是卡扣式固定，轻轻用力即可取出。
第三部分：核心部件功能解析
拆解后,我们可以更清晰地了解遥控器的工作原理：
| 部件名称 | 功能描述 |
|---|---|
| 主板 | 核心控制中心，运行固件，处理所有按键和摇杆的输入信号，通过无线模块（如 ELRS, ExpressLRS, 或厂商私有协议）将编码后的指令发送给无人机，同时接收并解码无人机传回的图传信号和遥测数据（电量、高度、速度等）。 |
| 摇杆 | 人机交互界面，通过内部的电位器 或 霍尔传感器 将玩家的物理操作（推杆角度）转换成模拟电信号，发送给主板，高端遥控器（如 T1D）使用霍尔传感器，具有更精准、无磨损、无死区的优点。 |
| 无线模块 | 通信桥梁，这是现代遥控器的关键，它工作在 2.4G 频段，采用开源协议（如 ELRS、Crossfire）或私有协议，ELRS 等协议因其低延迟、高抗干扰性和高可靠性，在航模和无人机领域广受欢迎。 |
| 显示屏 | 状态信息窗，实时显示遥控器自身电量、与无人机的信号强度（RSSI）、无人机的电池电量、飞行模式、GPS 信号状态等，让飞行员对飞行状态一目了然。 |
| 电池 | 动力来源，通常为 1S 或 2S 的锂聚合物电池，提供 3.7V 或 7.4V 的电压，续航一般在 6-10 小时左右。 |
| 天线 | 信号发射与接收，将主板产生的无线电信号放大并发射出去，同时接收无人机传回的信号，天线的类型和安装位置直接影响信号传输质量。 |
第四部分：不同型号遥控器的差异
虽然 T1D 很具代表性，但其他型号的遥控器在结构和功能上有所不同：
-
入门级/玩具级遥控器（如疆域某些玩具套装）
- 结构：外壳多为卡扣式，无需螺丝。
- 内部：电路板集成度极高，天线直接焊接在主板上，通常没有独立的显示屏。
- 协议：使用简单的私有协议，延迟较高，抗干扰能力弱。
- 功能：按键少，功能简单，无法进行高级参数设置。
-
专业级/航模级遥控器（如疆域 TX16S / TX12 等）
- 结构：更坚固的外壳（如碳纤维或高强度塑料），模块化设计（可更换摇杆、天线、背盖等）。
- 内部：主板性能更强，支持开源协议（ELRS, ExpressLRS），屏幕更大，分辨率更高，甚至可以显示 FPV 图传画面（OSD 叠加）。
- 协议：支持多种协议，可通过模块切换，兼容各种无人机和 FPV 设备。
- 功能：拥有多个可编程通道、混控功能、航点规划、模拟器接口等，功能极其强大。
第五部分：常见问题与维修建议
拆解后,你可能发现一些问题：
- 摇杆漂移/回中不准：
- 原因：内部电位器脏污或磨损（低端遥控器），或霍尔传感器磁铁位置偏移/灰尘过多（高端遥控器）。
- 维修：用高浓度酒精棉签轻轻擦拭电位器或霍尔传感器表面，对于 T1D，可以重新校准摇杆。
- 按键失灵：
- 原因：按键下的导电膜老化或接触不良。
- 维修：清洁导电膜触点，或尝试轻轻按压按键使其恢复弹性，严重的话可能需要更换按键板。
- 无法开机/电量显示异常：
- 原因：电池老化、电池接触点氧化、或主板充电管理芯片故障。
- 维修：用棉签蘸酒精清洁电池触点，更换新电池，如果问题依旧，可能是主板故障。
- 信号丢失/图传黑屏：
- 原因：天线松动、天线损坏、无线模块故障或固件问题。
- 维修：重新插紧或更换天线，重新刷新固件，检查无线模块是否正常工作。
拆解疆域无人机遥控器,尤其是像 T1D 这样的模块化产品，不仅能让你了解其内部构造和工作原理，还能为你日后的维护、清洁和升级提供宝贵的经验，对于普通用户而言，不建议轻易拆解，但如果遇到问题且已过保修期，谨慎的拆解和排查是解决问题的有效途径。
最后再次强调：操作需谨慎，后果请自负。
