Fanuc机器人电池更换，何时换？怎么换？

⚠️ 重要安全警告

• 数据丢失风险：机器人电池（主板电池）的作用是在机器人断电时，为 CMOS 存储器供电，以保存程序、坐标、校准数据、I/O 配置等关键信息。如果电池完全耗尽，所有数据将会丢失,可能导致机器人无法启动和运行。
• 操作风险：更换电池时，机器人必须处于完全断电状态，并遵守安全操作规程,防止意外启动造成人身伤害或设备损坏。
• 及时更换：当机器人提示电池电量低时，应尽快更换，不要等到机器人完全无法启动时才更换,届时恢复数据将非常困难。

第一部分：何时需要更换电池？

您可以通过以下几种方式判断电池是否需要更换：

1. 示教器 (Teach Pendant) 报警：

   • 最常见的报警信息是 BATTERY LOW 或 SRAM BATTERY FAULT。
   • 示教器右下角可能会显示一个电池图标，并提示“更换电池”。

2. 系统信息查看：

   • 在示教器上，依次进入 MENU (菜单) > INFO (信息) > STATUS (状态)。
   • 在状态画面中，找到 SRAM BATTERY 或 BACKUP BATTERY 相关项，查看其电压或状态，如果显示 LOW 或 FAULT,则需要更换。

3. 机器人型号：

   • FANUC R-30iA / R-30iB / R-30iC / R-30iD 控制柜：使用的是 A06B-6076-Kxxx 系列的圆筒形锂电池。
   • 较老的 FANUC R-J2 / R-iiA / R-2000iA 控制柜：使用的是 A06B-6073-Kxxx 系列的锂电池。

第二部分：准备工作

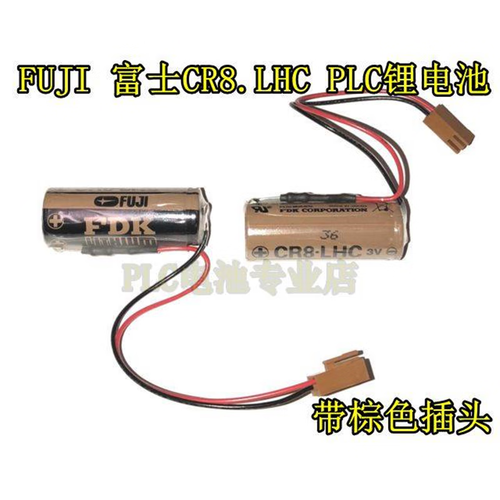

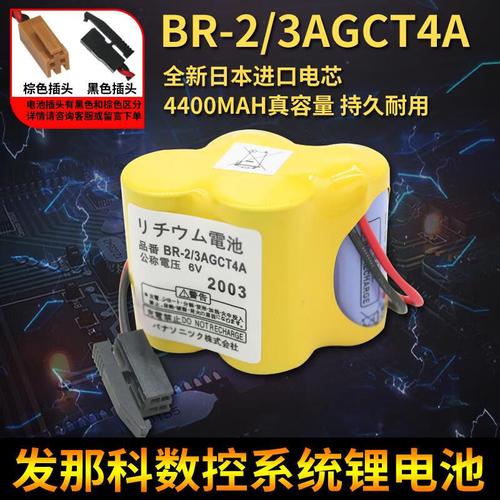

1. 新电池：


   （图片来源网络，侵删）
   • 购买与您机器人型号完全匹配的新电池，FANUC R-30iB 控制柜常用的是 A06B-6076-K107 或 A06B-6076-K115。
   • 强烈建议：购买 FANUC 原装电池或经过认证的品牌电池,质量有保障。

2. 工具：

   一把合适的螺丝刀（通常是十字或一字，取决于控制柜型号）。

3. 安全防护：

   穿戴好个人防护装备,如绝缘手套和护目镜。


   （图片来源网络，侵删）

4. 操作环境：

   • 确保机器人工作区域安全,周围无人。
   • 如果可能，将机器人移动到原点 或一个安全的位置。

第三部分：详细更换步骤

核心原则：先断电，再操作。

步骤 1：备份机器人数据（极其重要！）

这是防止数据丢失的最后一道防线。

1. 在示教器上，进入 MENU (菜单)。
2. 选择 FILE (文件) > SAVE (保存)。
3. 选择 USER (用户)，将整个用户程序备份到 U 盘中。
4. 如果需要，也可以备份 SYSTEM (系统) 数据（此操作更复杂，建议由专业工程师进行）。

步骤 2：关闭机器人电源

1. 将示教器开关拨到 OFF 位置。
2. 关闭控制柜主电源开关（通常是大红色的急停开关旁边的断路器）。
3. 等待至少 5 分钟，这一步是为了让主电容完全放电，确保内部电路不带电,保证操作安全。

步骤 3：找到并打开电池仓

1. 打开控制柜的门。
2. 找到电池位置：电池通常安装在控制柜的 左侧或右侧，靠近柜门的位置，它是一个银色的圆柱形金属罐,通过一根电缆连接到主板上。
3. 用螺丝刀拧下固定电池盖板的螺丝,取下盖板。

步骤 4：更换电池

1. 断开旧电池：找到连接在电池上的白色或黑色插头，小心地拔下。注意拔插头的方向和力度，不要用力过猛损坏接口。
2. 取出旧电池：通常电池是卡在一个塑料支架或金属卡扣里的,稍微用力即可将其取出。
3. 安装新电池：
   • 将新电池放入原来的位置。
   • 将插头重新插回电池的接口上。确保插头插紧、插到位。
4. 盖回电池盖板：将盖板放回原位,拧紧螺丝。

步骤 5：恢复机器人电源

1. 关闭控制柜柜门。
2. 重新打开控制柜主电源开关。
3. 将示教器开关拨到 ON 位置。

步骤 6：验证操作

1. 机器人启动后，示教器上应该不会再显示 BATTERY LOW 报警。
2. 进入 MENU > INFO > STATUS，检查 SRAM BATTERY 的状态，应该显示为 NORMAL。
3. 加载备份：进入 FILE > LOAD，将之前备份的 U 盘程序加载回机器人中,确保程序和配置都正常。

第四部分：常见问题与注意事项 (FAQ)

问：机器人提示电池电量低，但我没有新电池，还能运行吗？ 答：可以，但有风险，机器人可以继续运行，只要主电源不断电，CMOS 数据就不会丢失,您必须：

1. 立即创建所有程序的完整备份。
2. 尽快安排更换电池。
3. 绝对避免进行断电操作（如控制柜断电、急停复位、更换伺服放大器等）,否则数据将丢失。

问：换完电池后，机器人启动失败或程序丢失了怎么办？ 答：这通常意味着电池完全没电或更换时间过长导致数据丢失。

1. 如果您有备份,请重新加载备份程序。
2. 如果没有备份，情况比较严重，您可能需要联系 FANUC 的技术支持或服务商，他们可能需要使用特殊工具进行数据恢复,甚至可能需要重新进行机器人校准。

问：更换电池需要多长时间？ 答：对于熟练的操作者，整个过程（从断电到通电）通常在 5-10 分钟 内完成，关键在于操作要迅速,以减少数据丢失的风险。

问：电池能用多久？ 答：FANUC 机器人主板电池的设计寿命通常为 3-5 年，但实际寿命受环境温度（温度越高，寿命越短）、使用频率等因素影响,建议在提示前进行预防性更换。

更换 FANUC 机器人电池是一项简单但至关重要的维护工作，只要遵循 “先备份，再断电，快更换，后验证” 的原则，就可以安全、顺利地完成操作,确保机器人的稳定运行。
