并联机器人理论核心是什么？

什么是并联机器人？

核心定义

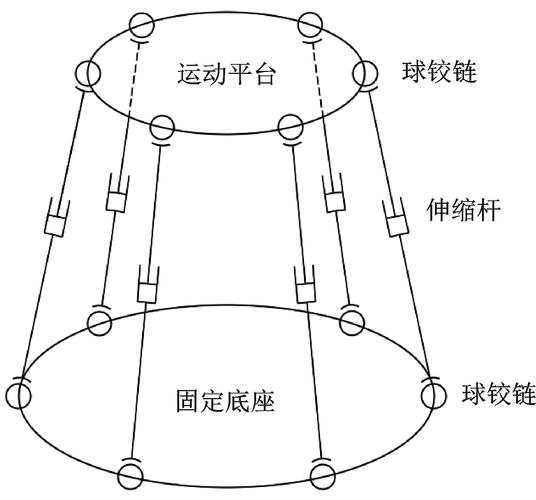

并联机器人是一类与串联机器人结构完全不同的机器人,它的核心特征是：

• 并联结构：机器人的末端执行器（动平台）通过多条独立的运动链（支链）同时与固定的基座（静平台）相连，这些支链通常是“并联”的，而不是像串联机器人那样一个接一个地串联。
• 闭环运动学链：其运动链中包含闭环结构，这是并联机器人刚度高的根本原因。

一个简单的比喻：

• 串联机器人：像人的手臂，肩、肘、腕关节串联，一个关节的运动会影响后续所有关节，如果手腕抬起来，整个手臂都会跟着动。
• 并联机器人：像一个由多根撑杆支撑的雨伞，你只能推/拉伞柄（动平台），而撑杆（支链）之间是并联关系，互不影响。

基本组成部分

一个典型的并联机器人主要由以下几部分构成：

1. 静平台：固定不动的基座，是整个机器人的支撑。
2. 动平台：执行任务的末端执行器，承载负载并实现空间运动。
3. 支链：连接静平台和动平台的运动链，每个支链通常包含：
   • 驱动器：提供动力的电机，通常安装在静平台上。
   • 连杆/推杆：将驱动器的运动传递到动平台，可以是伸缩杆（如电动缸、液压缸）或旋转杆。
4. 末端执行器：安装在动平台上，用于完成具体任务，如夹爪、焊枪、摄像头等。

核心理论知识

并联机器人的理论体系主要围绕其独特的运动学和动力学特性展开。

运动学分析

运动学是研究机器人运动几何关系的科学,不涉及力和质量，并联机器人的运动学比串联机器人复杂得多，因为它存在多解和强耦合性。

• 自由度：描述机器人具有的独立运动参数的数量，对于并联机器人，DOF 通常由 Grübler-Kutzbach公式 计算，典型的Delta机器人有3个平移自由度，Stewart平台有6个自由度（3个平移+3个旋转）。

• 正运动学：已知驱动器的输入（如各电动缸的长度），求解动位姿（位置和姿态）。

  • 特点：计算困难，通常没有解析解，需要数值迭代法求解，一个输入可能对应多个位姿解（多解性）。
  • 重要性：用于实时控制和状态监测。

• 逆运动学：已知期望的动平台位姿，求解各驱动器所需的输入（如各电动缸的长度）。

  • 特点：计算相对简单，通常有解析解，计算速度快。
  • 重要性：这是机器人规划和控制的基础，因为轨迹规划通常是在笛卡尔空间（末端位姿）进行的。

动力学分析

动力学研究机器人运动与受力之间的关系,即力与运动的关系。

• 核心问题：
  • 正向动力学：已知驱动力/力矩，求解动平台的加速度。
  • 逆向动力学：已知动平台的加速度和外部负载，求解所需的驱动力/力矩。
• 建模方法：常用拉格朗日方程、牛顿-欧拉方程等建立动力学模型。
• 挑战：模型非常复杂，包含大量的三角函数和耦合项，实时计算量大，这对控制器的计算能力提出了很高要求。

奇异位形分析

奇异位形是并联机器人的一个“禁区”，在此状态下机器人会失去一个或多个自由度，导致运动失控或刚度急剧下降。

• 奇异位形的类型：
  1. 边界奇异：当动平台运动到其工作空间边界时发生。
  2. 内部奇异：发生在工作空间内部，通常是由于某些支链的连杆或运动副方向变得线性相关所致。
• 重要性：在路径规划和运动控制中必须避开奇异位形，否则机器人可能“锁死”或运动不可控。

工作空间分析

工作空间是指动平台参考点所能达到的所有点的集合,这是衡量机器人性能的重要指标。

• 特点：
  • 形状复杂：通常不是简单的立方体或球体，而是由多个约束条件（如支杆长度限制、关节转角限制、干涉限制）共同决定的复杂几何体。
  • 类型：可分为可达工作空间和灵活工作空间（在可达空间内，末端还能以任意姿态运动的空间）。
• 重要性：工作空间的大小和形状直接决定了机器人的应用范围。

关键技术

驱动与传动技术

• 驱动方式：最常用的是伺服电机 + 滚珠丝杠/行星滚柱丝杠构成的电动缸，这种方式精度高、响应快、易于控制，也有液压驱动，用于承载能力要求极高的场合。
• 传动设计：需要保证传动间隙小、刚度高、重复定位精度好。

控制技术

• 控制策略：
  • 基于运动学的控制：主要使用逆运动学进行轨迹跟踪。
  • 基于动力学/关节空间控制：更高级的控制，考虑了各关节的动力学特性，性能更好但更复杂。
  • 自适应控制、鲁棒控制：用于补偿模型误差、外部扰动等，提高控制精度和稳定性。
• 实时性要求：控制器需要以极高的频率（通常几百Hz到几kHz）执行运动学解算和伺服控制，以保证运动的平滑和精确。

误差标定与补偿

• 误差来源：制造误差（零件尺寸）、装配误差、关节间隙、连杆变形、热变形等。
• 标定方法：通过外部测量设备（如激光跟踪仪、激光干涉仪）测量机器人在不同位姿下的实际误差，建立误差模型。
• 补偿技术：将标定得到的误差模型植入到控制系统中，在运动学解算阶段进行实时补偿，从而提高机器人的绝对精度。

优缺点分析

优点

1. 刚度大，承载能力强：闭环结构和多支链支撑使其刚度远高于串联机器人，能承受很大的负载。
2. 精度高，误差累积小：误差不串联传递，末端精度主要由各支链的精度决定，不会像串联机器人那样误差逐级放大。
3. 动力学性能好，响应速度快：运动部件质量轻（主要驱动在基座上），惯量小，非常适合高速、高加速度的运动。
4. 结构紧凑，驱动模块化：驱动器可以安装在基座上，减轻了运动部件的重量，结构更紧凑。

缺点

1. 工作空间相对较小：特别是其灵活工作空间，通常比同等尺寸的串联机器人小得多。
2. 运动学解算复杂：正运动学求解困难，限制了其在需要复杂姿态应用中的灵活性。
3. 奇异位形问题突出：工作空间内存在奇异点，给路径规划带来挑战。
4. 设计和制造成本高：结构复杂，对零部件加工精度和装配精度要求极高，导致成本上升。

典型应用

基于其高速度、高精度和高刚度的特点，并联机器人广泛应用于以下领域：

1. 工业自动化领域

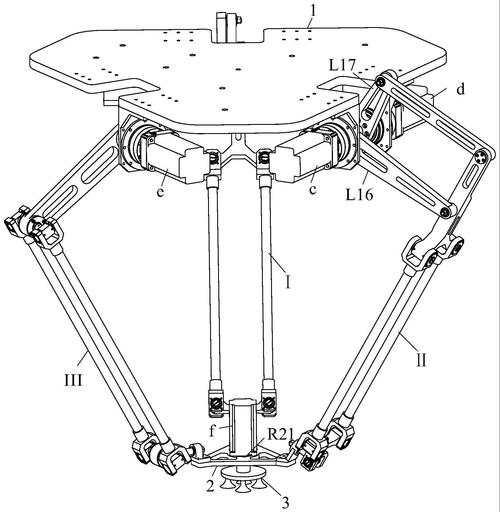

   • Delta机器人（并联机器人中最著名的类型）：广泛应用于食品包装、分拣、抓取等高速重复性作业，如糖果、饼干、电子元件的快速分拣。
   • 并联加工中心：用于高精度、高刚度的切削加工，如飞机蒙皮的铣削、模具加工，能保证极高的加工精度和表面质量。

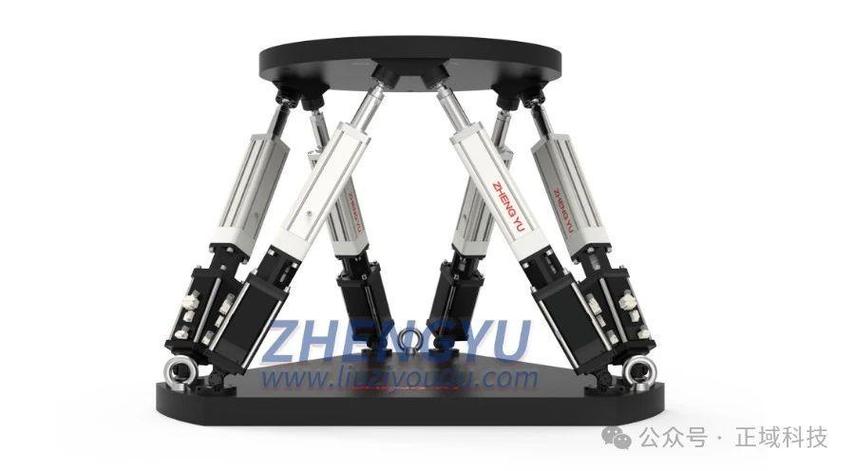

   • 模拟器平台：用于飞行模拟器、驾驶模拟器，通过6自由度运动平台为使用者提供逼真的动感体验。

2. 医疗领域

   • 手术机器人：如骨科手术机器人，利用其高精度和稳定性辅助医生进行手术。
   • 康复机器人：用于患者的康复训练。

3. 航空航天与国防

   • 飞行模拟器：军用和民用飞行员的模拟训练。
   • 精密对接与装配：卫星部件的模拟对接、火箭发动机的精密装配。

4. 科研领域

   • 天文望远镜定位：用于大型天文望远镜的高精度姿态调整。
   • 纳米操作平台：在微观世界进行精确操作。

并联机器人以其独特的并联结构和闭环运动学链,在刚度、精度、速度方面表现出色，完美弥补了串联机器人的不足，尽管它在工作空间、运动学复杂性和成本方面存在挑战，但在特定的应用场景下，其优势无可替代，随着控制理论、材料科学和制造技术的不断进步，并联机器人正朝着更高性能、更低成本和更广泛应用的方向发展，是机器人领域一个充满活力和前景的重要分支。
