无人机云台接线图如何正确连接？

为了给您一个清晰、全面的理解，我将从以下几个方面来解释：

1. 核心部件与连接概述
2. 通用接线原理（以常见的三轴增稳云台为例）
3. 不同类型无人机的接线特点
4. 安全注意事项与查找接线图的方法

核心部件与连接概述

一个典型的无人机云台系统主要由以下几个部分组成,它们通过线缆连接成一个整体：

• 相机: 云台的负载，负责拍摄。

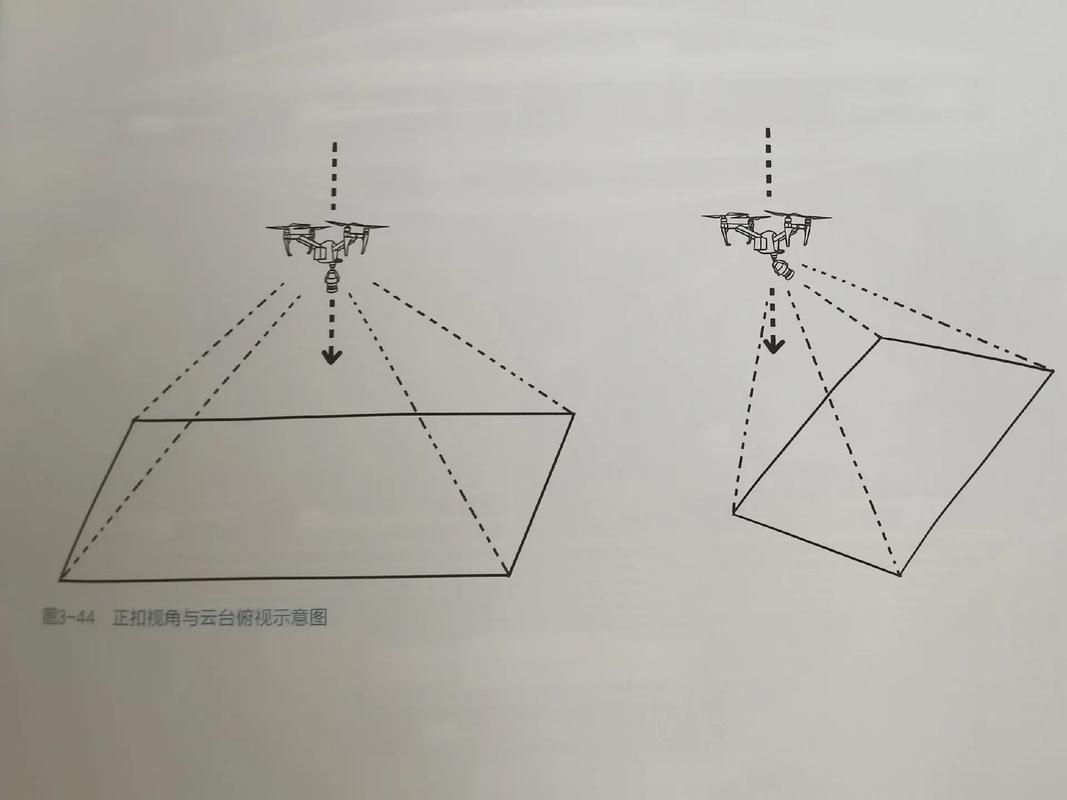

• 云台相机支架: 机械结构，用于承载相机并实现三轴（俯仰、横滚、航向）转动。
• 云台主板: 云台的“大脑”，负责接收飞控的指令、控制电机转动、读取陀螺仪和加速度计的数据，并将相机的图像数据传输给图传系统。
• 无刷电机: 三个，分别对应俯仰、横滚、航向三个轴，由云台主板驱动。
• IMU (惯性测量单元): 通常集成在云台主板上，包含陀螺仪和加速度计，用于感知云台的姿态。
• 飞控: 整个无人机的“大脑”，通过串口与云台通信，发送姿态控制指令。
• 图传系统: 将相机的视频信号发送到地面站。
• 电源: 通常由无人机的电池通过分配板提供，为云台和相机供电。

连接关系总结：

• 电源线: 从无人机电源分配板 -> 云台主板 -> 相机。
• 控制信号线: 从飞控 -> 云台主板（通常是串口，如 UART）。
• 电机线: 从云台主板 -> 三个无刷电机。
• 视频信号线: 从相机 -> 图传系统 -> 地面站。

通用接线原理（以常见的三轴增稳云台为例）

下面我们用一个简化的逻辑图来展示这些部件是如何连接的,这不代表任何特定型号的真实接线，而是帮助您理解信号流向。

+-----------------+      +-----------------+      +-----------------+
|   无人机电池    |----->|  电源分配板     |----->|  云台主板        |
|                 |      | (提供各路电源)  |      |                 |
+-----------------+      +-----------------+      +--------+--------+
                                                          |
                                                          | (控制指令)
                                                          v
+-----------------+      +-----------------+      +--------+--------+
|   飞控          |----->|  串口通信       |----->|  云台主板        |
| (姿态指令)      |      | (TX/RX交叉)     |      | (处理指令)       |
+-----------------+      +-----------------+      +--------+--------+
                                                          |
                                                          | (驱动信号)
                                                          v
+-----------------+      +-----------------+      +-----------------+
|                 |      |                 |<-----|  云台主板        |
|   电机1(俯仰)   |<-----|  电机驱动       |      | (输出PWM/信号)   |
|   电机2(横滚)   |<-----|  (集成在主板)   |      +-----------------+
|   电机3(航向)   |<-----|                 |                |
+-----------------+      +-----------------+                |
                                                          | (视频信号)
                                                          v
+-----------------+      +-----------------+      +-----------------+
|   相机          |----->|  图传发射机      |----->|  天线           |
| (HDMI/AV/AI)    |      | (编码并发射)     |      |                 |
+-----------------+      +-----------------+      +-----------------+

各线路详解：

1. 电源线:


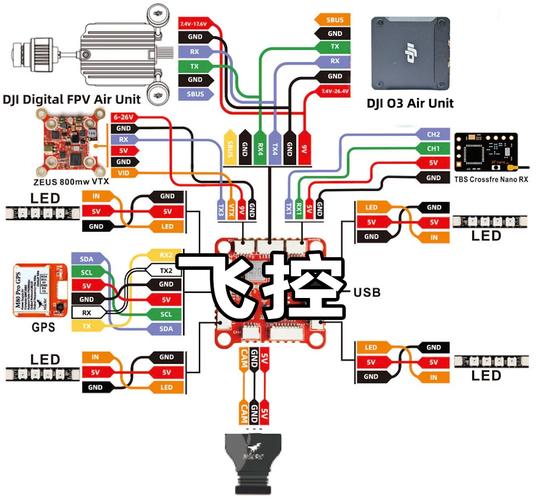

   （图片来源网络，侵删）
   • 颜色: 通常为 红色 (正极) 和 黑色 (负极/地线)，有时会有黄色或棕色线，代表其他电压。
   • 连接: 从电池到电源分配板，再从分配板引出多组电源线，分别连接到云台主板和相机，云台主板会进行二次稳压，为内部芯片和电机提供合适的电压（如 5V, 12V）。

2. 控制信号线 (最关键也最容易出错):

   • 接口: 通常是 JST-GH, DF13, 或 JST-SH 等小型排插。
   • 核心: 串口通信，飞控的一个串口（TX/RX）与云台主板的串口（RX/TX）相连。
   • 关键点: TX 和 RX 必须交叉连接！
     • 飞控的 TX -> 云台主板的 RX
     • 飞控的 RX -> 云台主板的 TX
   • 协议: 它们之间遵循特定的通信协议，如 GCS (Ground Control Station) 协议、STorM32 协议 或厂商自定义的协议，协议必须匹配，否则无法通信。
   • 其他信号线: 有时还会有 I2C 或 PWM 信号线，用于更精细的控制或状态反馈。

3. 电机线:

   • 颜色: 通常为三组不同颜色的线，如 红、黄、蓝 或 黑、白、黄，每组线有三根：A、B、相。
   • 连接: 直接插在云台主板对应的电机接口上。接口顺序绝对不能错！ 如果插错，电机可能会乱转、抖动，甚至损坏电机或云台主板，务必按照说明书上的标识（如 M1, M2, M3 或 Pitch, Roll, Yaw）连接。

不同类型无人机的接线特点

• 消费级无人机 (如 DJI Mavic, Air, Mini 系列):

  • 高度集成化: 云台、相机、IMU 等通常被封装在一个不可拆卸的模块中，用户无法自行接线，所有连接都在内部完成。
  • 用户无需操作: 对于普通用户来说，只需要插拔整体的云台相机单元即可，不存在复杂的接线问题，接线图是厂商内部的设计文件。

• 专业级/航拍无人机 (如 DJI Inspire 系列):


  （图片来源网络，侵删）
  • 模块化设计: 云台和相机可以拆卸和更换。
  • 专用连接器: 使用厂商设计的专用连接器（如 DJI 的 X 型或 Y 型连接器），将云台与机身的主板连接，这些连接器集成了电源、控制信号、视频信号等多路线路，用户只需对准插上即可，无需关心内部每根线的定义。

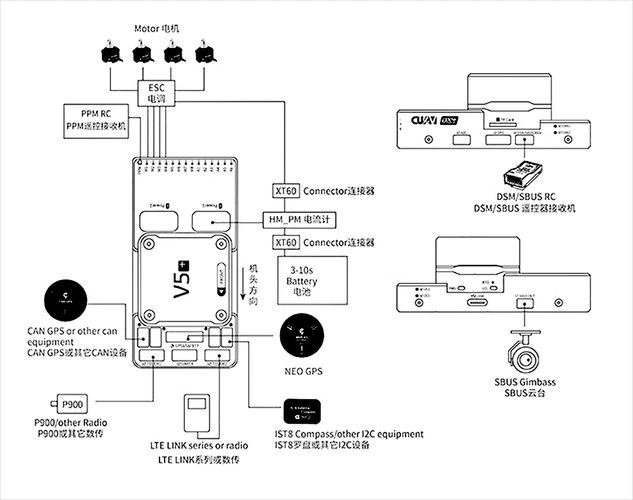

• DIY/开源无人机 (如使用 Pixhawk, ArduPilot, Raspbery Pi + OpenPilot 等系统):

  • 完全自定义: 这是接线最复杂也最灵活的情况，用户需要自己购买独立的云台增稳云台（如 Tarot, Zenmuse 开源版, STorM32 云台）。
  • 手动接线: 所有线缆都需要根据所选硬件的说明书进行手动连接，你需要仔细阅读：
    • 飞控手册: 了解哪个串口用于云台通信。
    • 云台手册: 了解云台主板的引脚定义（哪个是 VCC, GND, TX, RX, M1, M2, M3）。
    • 相机手册: 了解相机所需的电压和视频信号接口。

安全注意事项与查找接线图的方法

安全警告：

• 断电操作: 在进行任何接线、插拔操作前，务必确保无人机已断开电池连接，否则，短路可能导致电子设备永久性烧毁，甚至引发火灾。
• 勿带电插拔: 绝对不要在通电的情况下插拔任何连接器，特别是电机线和电源线。
• 检查电压: 确认电源电压与设备要求的电压匹配，错误电压会立即损坏设备。
• 接线顺序: 先接信号线和地线，最后接电源线，拆线时则相反，先断电源，再拆信号线。

如何找到具体的接线图？

1. 查阅官方手册: 这是最可靠的方法！ 搜索你所使用的无人机、飞控、云台或相机的官方用户手册，手册中通常会有“连接图”、“接线图”或“接口定义”章节。
2. 访问制造商官网: 访问设备制造商的官方网站，在“支持”、“下载”或“文档”区域查找相关产品的技术文档。
3. 搜索特定型号: 使用精确的型号进行搜索，Pixhawk 4.1 接线图、STorM32 云台 V5 接线、DJI Ronin 2 Z 轴电机接线。
4. 社区和论坛: 对于 DIY 或开源项目，可以在相关的社区（如 DIY Drones 论坛、Facebook 小组、Reddit 的 r/uav 或 r/multicopter 板块）中搜索，通常能找到其他爱好者分享的经验和接线图。
5. 视频教程: 在 YouTube 等视频网站上搜索，很多教程会手把手演示接线过程，非常直观。

无人机云台接线图没有一个“通用”的标准答案，它完全取决于你使用的硬件组合。安全第一，始终以官方文档为准。 如果你不熟悉电子操作，对于消费级和专业级无人机，强烈建议寻求专业人士的帮助，对于 DIY 项目，请务必花时间仔细阅读每一份设备的说明书。
