焊接机器人如何精准焊圆弧？

99ANYc3cd6 机器人 2026-04-12 2

下面我将从核心原理、编程步骤、参数设置、常见问题四个方面,详细解释焊接机器人如何焊接圆弧。

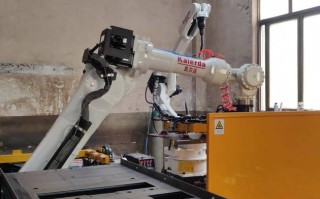

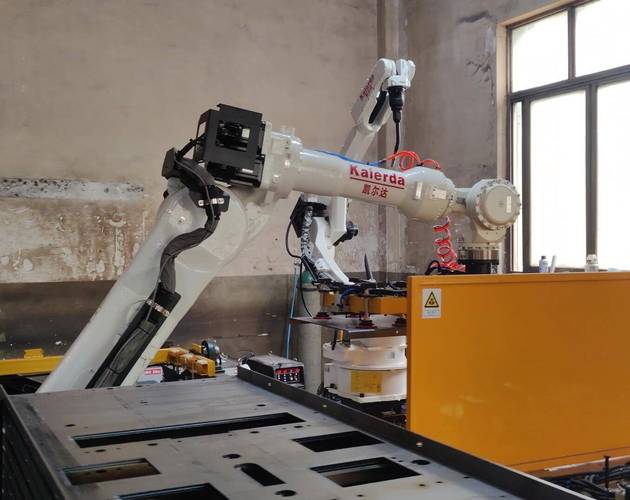

（图片来源网络，侵删）

核心原理：三点定义圆弧

机器人焊接圆弧的底层逻辑和CAD软件里画圆弧是一样的，都是通过三个关键点来定义一个圆弧：

机器人控制器会根据这三个点的坐标，自动计算出平滑的圆弧轨迹,并驱动焊枪沿着这条轨迹运动。

以ABB、FANUC、KUKA等主流机器人的示教器为例，焊接圆弧主要有两种编程方法：示教编程和离线编程。

这是最传统、最常用的方法,适合简单或没有3D模型的工件。

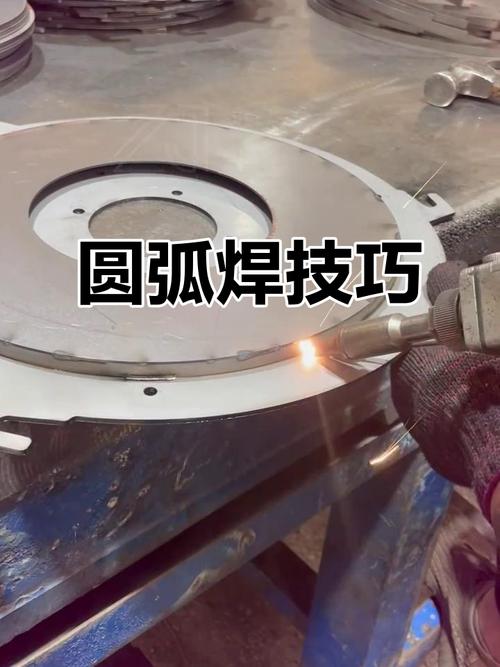

（图片来源网络，侵删）

步骤 1：安全准备

步骤 2：示教起点

手动操作机器人，将焊枪尖端精确移动到圆弧的起点。
在示教器上，选择对应的运动指令（通常是 L - 直线运动或 J - 关节运动），然后按“记录”或“保存”按钮，记录下这个点的位置和姿态，记录为 P1。

步骤 3：示教中间点

手动操作机器人，将焊枪尖端移动到圆弧的中间点，这个点决定了圆弧的弯曲程度。
- 关键技巧：为了得到精确的圆弧，中间点最好位于圆弧的最高点或最低点,这样控制器更容易计算出平滑的轨迹。
在示教器上，选择圆弧运动指令（通常是 C 或 ARC），然后按“记录”按钮，记录下这个点作为中间点，记录为 P2。

步骤 4：示教终点

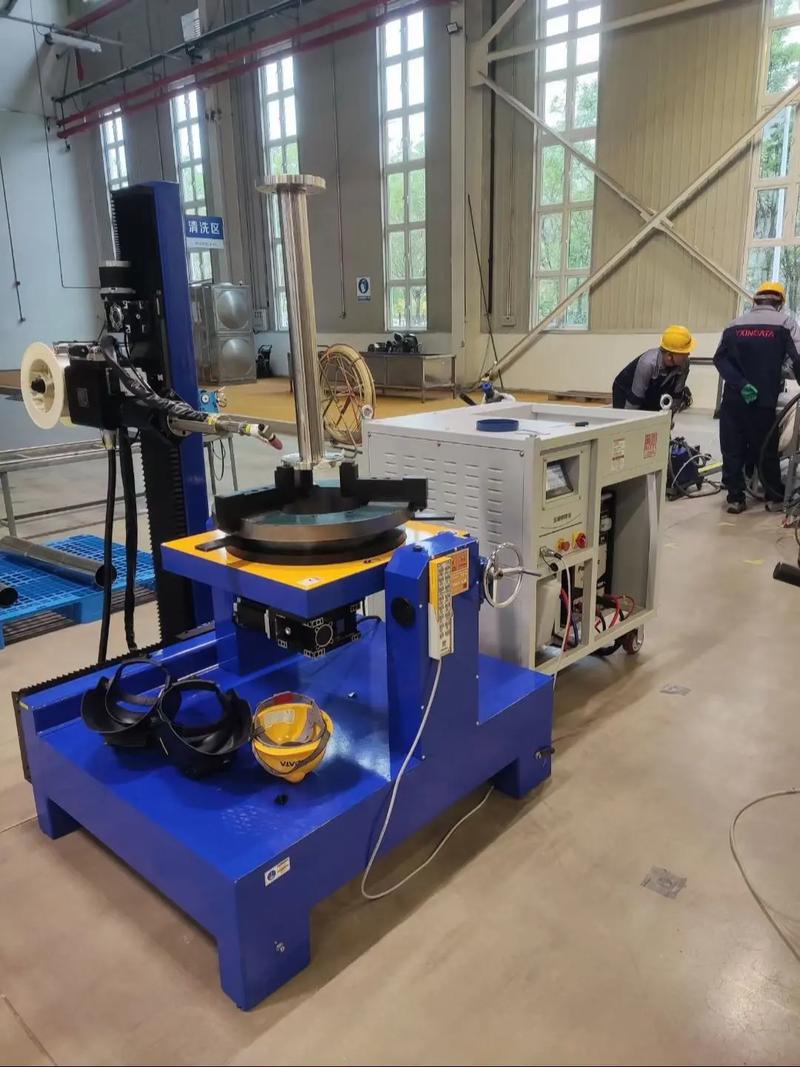

（图片来源网络，侵删）

步骤 5：生成程序

示教器会自动生成类似 C P1, P2, P3 的程序行，这条指令告诉机器人：从 P1 点出发，经过 P2 点（作为中间点），平滑地运动到 P3 点,并在此过程中执行焊接任务。

步骤 6：添加焊接参数

步骤 7：测试与优化

对于复杂工件或批量生产，离线编程是更优的选择，它使用专业的软件（如 RobotStudio, ProcessSimulate, Delfoi 等）在电脑上完成编程和仿真。

步骤 1：导入工件模型

步骤 2：创建焊接路径

步骤 3：设置焊接参数

步骤 4：仿真与优化

步骤 5：程序下载

仅仅有正确的路径是不够的,焊接参数直接影响圆弧焊缝的质量。

焊接速度:
- 影响：速度过快，焊缝会变窄、咬边；速度过慢，焊缝会变宽、堆积,甚至烧穿。
- 设置：对于圆弧，速度必须恒定，在编程时，要确保机器人以设定的匀速走过整个圆弧，而不是在中间点减速或加速,离线编程可以很好地保证这一点。
摆焊:
- 应用场景：对于大直径圆弧或厚板，单纯一个点的圆弧焊缝可能无法保证熔深和宽度均匀,这时需要使用摆焊功能。
- 设置：在圆弧运动的同时，让焊枪在垂直于焊缝的方向上进行高频摆动（如三角形、正弦波），摆焊的幅度、频率、停留时间都需要根据工艺要求进行精确设置，以获得美观、均匀的焊缝。
焊枪姿态:
- 倾角：焊枪与工件之间的夹角（工作角）和焊枪沿焊缝方向的夹角（行走角）在整个圆弧上应尽量保持一致。
- 干伸长：焊丝伸出导电嘴的长度必须保持恒定，否则会影响电流稳定性和熔滴过渡，在圆弧焊中,尤其要注意机器人姿态变化对干伸长的影响。

问题现象	可能原因	解决方法
圆弧轨迹不圆，有棱角	中间点选择不当，或机器人运动速度不稳定。	调整中间点位置，使其更符合理论圆弧。 2. 在程序中设置恒定的焊接速度。 3. 检查机器人加减速参数。
焊缝宽窄不一，有鱼鳞纹	焊接速度不均匀。	确保程序中速度指令恒定。 2. 使用高质量的伺服电机和驱动器。 3. 检查机械臂是否有异常抖动。
圆弧起点或终点有缺陷	起弧/收弧程序设置不当。	优化起弧/收弧的电流和速度曲线，实现缓升缓降。 2. 编程时，在起点和终点前预留一小段直线段，用于稳定起弧和收弧。
焊枪在圆弧某处与工件碰撞	机器人姿态不合理，或路径规划错误。	示教编程时，在中间点附近增加示教点，调整姿态。 2. 使用离线编程软件进行碰撞检测和路径优化。
熔深不均匀	焊枪倾角变化导致电弧角度改变，或摆焊参数不合适。	保持焊枪在整个圆弧上的倾角稳定。 2. 针对大直径圆弧，合理设置摆焊参数，确保电弧能量均匀分布。
