可以把氢燃料电池无人机理解为一个“小型化的、高效的氢能发电站”，它将氢气和氧气的化学能直接转化为电能，再用电能驱动无人机飞行。

（图片来源网络，侵删）

其核心原理可以分为三个层面：核心发电原理、系统工作流程 和 与无人机的集成。

核心发电原理：氢燃料电池如何工作？

氢燃料电池的本质是一个电化学发电装置，类似于“反向的电解水”，它通过氢气和氧气的电化学反应直接产生电能，而不经过燃烧，因此效率高、污染小（唯一产物是水）。

这个过程可以分解为以下几个关键步骤：

燃料供给：
（图片来源网络，侵删）
- 氢气 (H₂)：储存在高压气瓶或固态储氢罐中，被送入燃料电池的阳极。
- 氧气 (O₂)：直接从空气中获取，被送入燃料电池的阴极。
电化学反应：
- 阳极（负极）反应：在阳极催化剂（通常是铂）的作用下，氢气分子被分解成氢离子（质子，H⁺）和电子（e⁻）。

  H₂ → 2H⁺ + 2e⁻
- 电子通过外部电路移动：产生的电子带负电，无法通过电解质（质子交换膜），因此只能通过外部的导线从阳极流向阴极，这个电子的流动就形成了我们可用的直流电，这就是无人机的动力来源。
- 质子通过电解质迁移：氢离子（质子）则可以通过一种特殊的质子交换膜，从阳极迁移到阴极。
- 阴极（正极）反应：在阴极催化剂的作用下，从外部电路流过来的电子、从膜迁移过来的氢离子，以及从空气中吸入的氧气，发生反应生成水。

  ½O₂ + 2H⁺ + 2e⁻ → H₂O
总反应式：
（图片来源网络，侵删）
- 将阳极和阴极的反应合并,就得到了燃料电池的总反应式：

  H₂ + ½O₂ → H₂O + 电能 + 热能

简单比喻： 你可以把燃料电池想象成一个“三明治”：

中间层（面包）：是质子交换膜，只允许氢离子通过，隔绝电子和气体。
两侧（夹心）：分别是阳极和阴极，涂有催化剂，是发生化学反应的场所。
上下两面（面包片外）：是带有沟槽的极板，负责均匀地分配氢气和空气，并收集电流。

氢气从一侧进入,氧气从另一侧进入，在“三明治”内部发生反应，电子被“逼”着走外部的路，从而产生电流。

系统工作流程：从氢气到飞行

仅仅有燃料电池是不够的,它需要一个完整的系统才能驱动无人机，这个系统主要包括以下几个部分：

氢气储存系统：
- 高压气态储氢：最常见的方案，使用碳纤维复合材料制成的储氢罐，压力通常为 35MPa 或 70MPa，优点是技术成熟、充气快；缺点是储氢密度相对较低，需要笨重的气瓶。
- 液态储氢：将氢气冷却至 -253°C 变为液态储存，优点是储氢密度高；缺点是需要复杂的保温系统，存在蒸发损失，技术难度和成本较高。
- 固态储氢：利用金属氢化物或有机液体等材料吸附氢气，优点是安全性高、储氢密度潜力大；缺点是重量大、充放氢速度慢，目前仍处于研发阶段。
燃料电池电堆：
- 单个燃料电池的电压很低（约 0.7V），功率也很小，需要将多个单电池串联起来，组成一个“电堆”，以提高电压和功率，满足无人机需求。
空气供给系统：
- 需要一个小型鼓风机或风扇将空气强制吹入燃料电池的阴极，以确保充足的氧气供应，尤其是在高海拔或高负载情况下。
热管理系统：
- 燃料电池在工作时会产生热量（约 40-60% 的能量转化为热），如果温度过高，会损坏膜和催化剂，降低效率，因此需要一个散热器、风扇和冷却液循环系统来维持电堆在最佳工作温度（约 60-80°C）。
电力管理与控制系统：
- 这是整个无人机的“大脑”。
- DC/DC 转换器：燃料电池输出的电压可能不稳定或不匹配电机需求，需要将其转换成稳定的、适合电机驱动的电压。
- 电池组：通常还会配备一个小型锂电池，它有两个作用：
  - 辅助启动：在启动时，燃料电池反应需要时间，电池提供初始电力。
  - 峰值功率补偿：无人机起飞、爬升或进行剧烈机动时，瞬间功率需求很大，燃料电池可能无法立即响应，此时电池会提供额外的电力。
  - 能量回收：在滑翔或下降时，可以通过电机反转给电池充电。
- BMS (电池管理系统) 和 FCS (燃料电池管理系统)：分别监控电池和燃料电池的状态（电压、电流、温度、压力等），确保安全运行。
电机与电调：
- 电机：将电能转化为机械能，驱动螺旋桨转动，通常是高效的无刷直流电机。
- 电调：控制输入到电机的电流和电压，从而精确调节螺旋桨的转速，实现对无人机的姿态和飞行速度的控制。

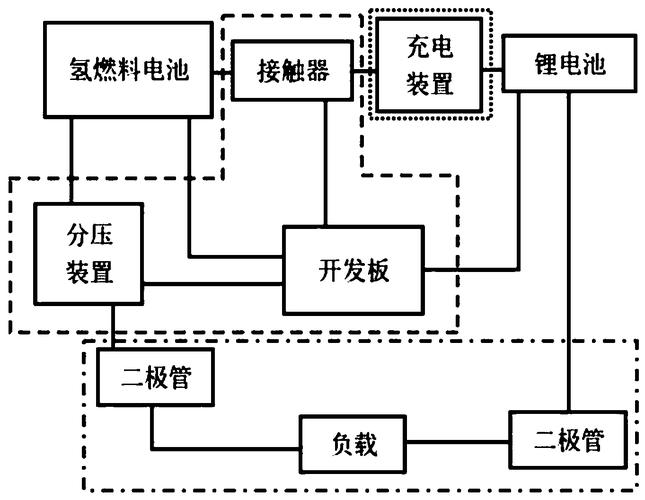

与无人机的集成：动力系统的协同工作

整个动力系统的工作流程如下：

启动：锂电池为整个系统（包括燃料电池的空气泵、控制单元等）供电，燃料电池开始启动。
发电：燃料电池电堆开始稳定发电，输出电力。
供电：
- 燃料电池的电力首先通过 DC/DC 转换器，稳定电压后，一部分供给电机和电调，驱动无人机飞行。
- 另一部分给锂电池充电,维持电池电量。
飞行：飞控系统根据遥控信号或自主导航指令，通过电调调节各电机的转速，控制无人机飞行。
产物处理：燃料电池阴极产生的水蒸气，通常会随空气排出机外，少量液态水可能通过专门的排水管排出。

氢燃料电池无人机的优缺点

优点：

超长续航：这是其最核心的优势，氢气的能量密度远高于锂电池，使得无人机可以实现数小时甚至十数小时的连续飞行，非常适合长航时任务。
快速加注：加注氢气只需几分钟，而锂电池充电通常需要几十分钟到数小时，极大提升了任务效率。
环保清洁：唯一的产物是水，真正实现了零排放，对环境友好。
高能量密度：特别是对于长航时应用，其系统总重（储氢罐+电堆）可能比同等容量的锂电池系统更轻。
高可靠性：结构相对简单，没有锂电池复杂的充放电管理要求，且对低温环境的适应性优于锂电池。

缺点与挑战：

系统复杂性和成本：燃料电池电堆、储氢罐、空气循环、水热管理等系统比锂电池系统复杂得多，导致成本高昂。
功率密度：燃料电池的功率密度（单位体积/重量能输出的功率）通常低于锂电池，这意味着在需要瞬间爆发力（如竞速无人机）的场景下，锂电池更有优势，这也是为什么氢燃料电池无人机通常需要一个小电池作为“助推器”。
低温启动：在严寒环境下，水结冰可能会堵塞气体通道，影响启动性能，需要特殊的保温措施。
氢气基础设施：氢气的制备、储存、运输和加注等基础设施尚不完善，限制了其大规模应用。
催化剂成本：目前高效燃料电池仍依赖铂等贵金属，增加了成本。

应用场景：

基于其长航时的特点,氢燃料电池无人机特别适用于：
