无人机导航与目标定位

1. 核心概念解析：导航与定位的区别与联系。
2. 无人机导航技术：如何知道“我在哪”以及“要去哪”。
3. 无人机目标定位技术：如何发现并确定“目标在哪”。
4. 技术融合与应用场景：如何将两者结合，完成复杂任务。
5. 挑战与未来趋势。

核心概念解析：导航 vs. 定位

在日常语境中,这两个词经常混用，但在技术领域有明确的区别：

• 导航：是一个更宏观的概念，指的是规划并引导无人机从当前位置安全、高效地到达目标位置的全过程，它回答的是“我该走哪条路？”的问题。

  • 包含：
    • 定位：确定自身在全局坐标系中的精确位置和姿态（位置X,Y, Z和航向、俯仰、横滚角）。
    • 路径规划：根据环境信息（障碍物、禁飞区等）计算出一条最优或可行的飞行路径。
    • 运动控制：根据规划的路径，实时调整无人机的速度、加速度和姿态，使其沿着路径飞行。
  • 目标：实现自主飞行，完成任务。

• 定位：是导航的基础和前提，是一个更具体的技术环节，它指的是确定无人机自身在特定坐标系中的精确位置和姿态，它回答的是“我在哪？”的问题。

  • 包含：
    • 绝对定位：在全局坐标系（如WGS-84地球坐标系）中的位置。
    • 相对定位：相对于某个已知点（如起飞点、目标）的位置。
    • 姿态估计：无人机的朝向和角度。

先精确定位自己，才能进行导航。

无人机导航技术

无人机导航系统通常采用多种传感器融合的策略,以取长补短，提高精度和鲁棒性。

A. 主要导航传感器

1. 全球导航卫星系统

   • 原理：通过接收多颗导航卫星的信号，通过三角测量法计算出自身的经纬度和海拔高度。
   • 代表：GPS（美国）、北斗（中国）、GLONASS（俄罗斯）、Galileo（欧盟）。
   • 优点：全球覆盖，提供绝对定位，成本低。
   • 缺点：
     • 信号易受干扰：在城市峡谷、室内、水下或受到电磁干扰时，信号会变弱或丢失。
     • 精度有限：民用GPS精度通常在3-5米，差分GPS可提升至厘米级，但需要额外基站。

2. 惯性测量单元

   • 原理：由加速度计和陀螺仪组成，加速度计测量三个方向的加速度，陀螺仪测量角速度，通过对这些数据进行积分，可以推算出无人机的速度、位置和姿态。
   • 优点：
     • 完全自主：不依赖外部信号，不受电磁干扰。
     • 高频响应：数据更新率可达数百Hz，能提供非常平滑的姿态信息。
   • 缺点：
     • 存在累积误差：由于积分运算，任何微小的测量误差都会随时间不断累积，导致定位结果越来越不准，长时间（几分钟）飞行后会产生巨大漂移。

3. 视觉里程计 / 视觉惯性里程计

   • 原理：
     • VO：利用机载摄像头连续拍摄图像，通过特征点提取和匹配（如SIFT, ORB算法），计算相机（即无人机）自身的运动轨迹（位置和姿态变化）。
     • VIO：将视觉里程计与IMU的数据进行融合，IMU提供高频但累积误差的姿态信息，VO提供低频但无累积误差的视觉观测，两者结合，可以互相校正，得到比单一传感器更精确、更鲁棒的结果。
   • 优点：
     • 无累积误差（相对）：在纹理丰富的环境中，定位精度高。
     • 成本低、重量轻。
   • 缺点：
     • 依赖环境纹理：在纹理稀少（如白墙、沙漠）或无纹理（如室内纯白房间）的环境中，特征点难以提取，性能会急剧下降。
     • 计算量大：对处理器性能要求较高。

4. 激光雷达


   （图片来源网络，侵删）
   • 原理：通过发射激光束并测量反射回来的时间，可以精确计算出周围物体到无人机的距离，生成高精度的点云地图。
   • 应用：
     • 定位：将实时扫描的点云与预先构建好的激光雷达地图进行匹配（如ICP算法），可以实现厘米级的精确定位。
     • 避障：直接生成周围环境的3D模型，用于实时避障。
   • 优点：
     • 精度极高：测距精度可达厘米甚至毫米级。
     • 不受光照影响：可以全天候工作。
   • 缺点：
     • 成本高、重量大。
     • 受天气影响：在大雾、大雨等天气中，激光会被散射，性能下降。

B. 导航方法

1. 航点导航：最基础的导航方式，在地面站软件中预先设定一系列航点，无人机按照设定的顺序和高度自动飞行。
2. 路径跟随：更高级的方式，无人机沿着一条由算法生成的连续平滑路径（如贝塞尔曲线、样条曲线）飞行，而非简单的直线连接。
3. 基于地图的导航：先通过SLAM等技术构建环境地图，然后在此地图上进行路径规划和定位，是实现真正自主飞行的核心。

无人机目标定位技术

目标定位是指无人机在飞行过程中,利用其传感器发现并确定外部目标的位置信息。

A. 主要目标定位传感器与方法

1. 可见光相机

   • 原理：通过图像处理算法来识别和定位目标。
   • 方法：
     • 模板匹配：将目标图像作为模板，在实时画面中搜索最相似的区域。
     • 基于特征的识别：提取目标的独特特征（如SIFT, SURF），在图像中进行匹配。

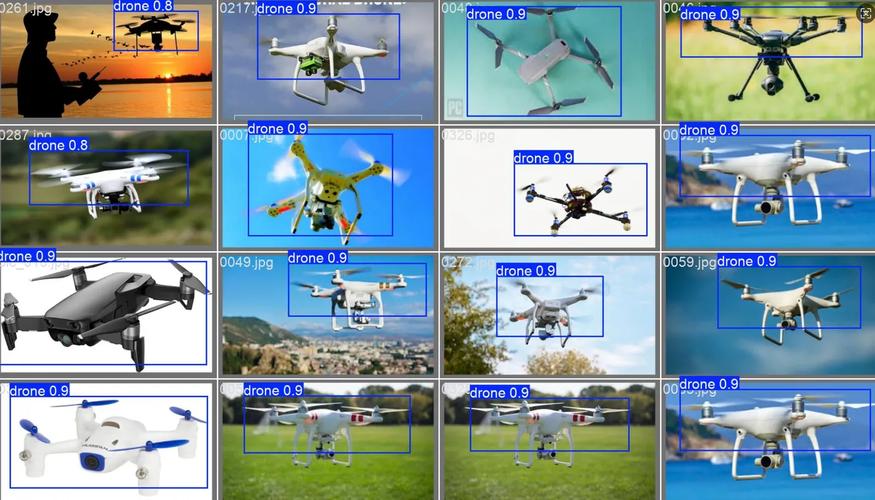

     • 基于深度学习的识别：使用卷积神经网络等模型，能够识别复杂场景下的目标，并输出目标的边界框。
   • 定位：一旦在图像中识别出目标，就可以根据相机成像模型（针孔相机模型），将图像中的像素坐标转换为无人机的机体坐标系下的坐标，再结合无人机的自身定位信息，最终计算出目标在全局坐标系下的位置。
   • 优点：成本低，信息直观（可看到目标外观）。
   • 缺点：受光照、天气、遮挡影响大，难以在夜间或恶劣天气下工作。

2. 红外热成像相机

   • 原理：探测物体发出的红外辐射（热量），并将其转化为可视化的热图像。
   • 应用：特别适合用于定位发热目标，如人、动物、车辆发动机、电力设备等。
   • 定位：与可见光相机类似，通过图像处理找到目标热源，再结合相机模型和无人机自身定位信息来确定目标位置。
   • 优点：不受光照影响，可在夜间工作；能穿透烟雾、薄雾。
   • 缺点：无法识别目标的具体外观（只能看到热分布）；无法探测不发热的冷目标。

3. 激光雷达

   • 原理：除了用于自身导航，LiDAR也可以用于目标定位。
   • 方法：通过分析点云数据，可以精确测量无人机到目标的距离，并获取目标的3D形状信息，算法可以从环境中分割出目标点云，并计算其中心或质心。
   • 优点：定位精度极高，不受光照影响，能提供目标的精确3D模型。
   • 缺点：成本高，数据量大，处理复杂。

4. 毫米波雷达

   • 原理：发射毫米波段的电磁波，通过接收回波来探测目标的距离、速度和角度。
   • 应用：常用于汽车和无人机防撞，穿透性强，受雨、雾、灰尘影响小。
   • 定位：可以精确测量与目标的距离和方位角，结合无人机自身定位，即可确定目标位置。
   • 优点：穿透性强，全天候工作，能测量目标速度。
   • 缺点：分辨率相对较低，难以识别目标的精细形状。

技术融合与应用场景

现代无人机系统很少依赖单一技术,而是通过传感器融合，将多种数据结合起来，发挥各自优势，实现1+1>2的效果。

应用场景举例：

1. 物流配送：

   • 导航：GPS提供大范围路径规划，VIO或LiDAR在起降和配送点（如阳台、窗口）进行精准定位和避障。
   • 目标定位：摄像头识别指定的投递地址或接收人。

2. 电力巡检：

   • 导航：LiDAR SLAM构建输电走廊的3D地图，实现无人机沿线路自主飞行。
   • 目标定位：高清相机和红外热像仪协同工作，相机定位绝缘子、金具等部件，红外热像仪检测其是否存在过热（目标）缺陷。

3. 安防巡逻：

   • 导航：GPS规划巡逻路线，视觉或LiDAR进行实时避障和定位。
   • 目标定位：可见光/红外相机发现入侵者（目标），并立即锁定其位置，同时追踪其移动轨迹。

4. 应急救援：

   • 导航：在灾区（如城市废墟、山区）GPS信号可能丢失，此时VIO或LiDAR SLAM成为唯一的导航手段。
   • 目标定位：红外相机在夜间或废墟中发现幸存者（发热目标），LiDAR穿透烟雾定位被困人员。

挑战与未来趋势

挑战：

• 极端环境适应性：如何在强电磁干扰、GPS拒止、大雨、大雾等恶劣条件下保持导航和目标定位的可靠性。
• 实时性与计算能力：SLAM、目标识别等算法计算量大，如何在小型无人机有限的载重和功耗下实现实时处理。

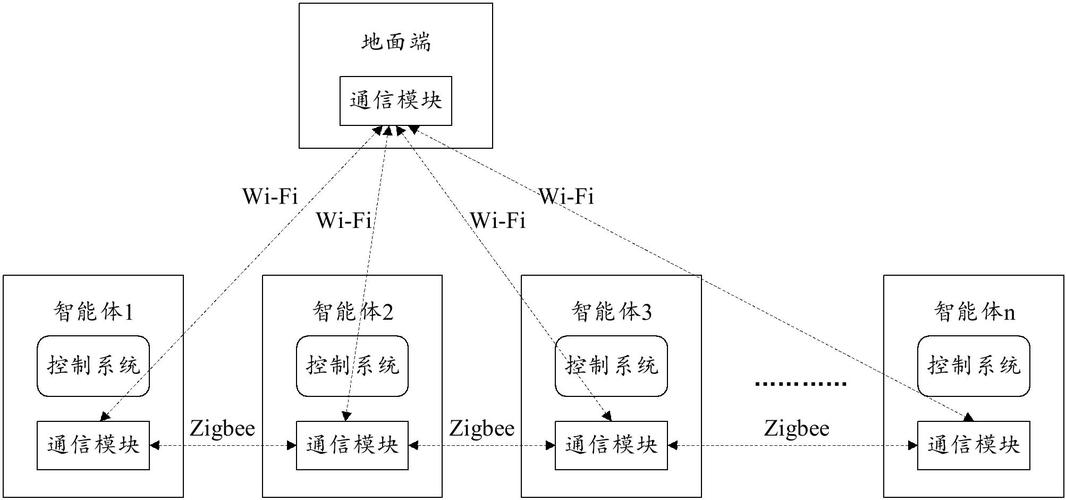

• 多智能体协同：在无人机集群任务中，如何实现个体间的精确定位和协同目标定位。
• 安全与隐私：目标定位技术可能引发隐私泄露问题，需要制定相应的法规和技术规范。

未来趋势：

• 更强的AI融合：深度学习将更深入地应用于SLAM和目标识别，让无人机更“智能”，能理解更复杂的场景。
• 4D成像雷达：不仅能测距，还能提供速度和角度信息，分辨率更高，将成为无人机感知的重要传感器。
• 5G/6G通信：提供超低延迟、高带宽的通信，将无人机的计算任务部分或全部转移到云端，实现“云端大脑”，解放无人机本地的算力。
• 超视距导航：结合高精地图和5G通信，实现无人机在超出视觉范围和GPS信号范围外的远程精准操控。
• 仿生感知：借鉴生物（如昆虫）的导航方式，研发出更轻便、更鲁棒的新型导航算法。

无人机导航与目标定位是一个复杂而精密的技术体系,它依赖于多种传感器的协同工作和先进算法的融合。导航是“自知之明”，确保无人机知道自己身在何处、将往何行；目标定位是“察人之明”，确保无人机能发现并锁定外部目标。 两者结合，才赋予了无人机执行复杂任务的“智能”，随着技术的不断进步，无人机的自主性和可靠性将越来越高，其应用边界也将不断被拓宽。
