擂台机器人红外传感器如何精准避障？

99ANYc3cd6 机器人 2026-04-09 2

红外传感器在擂台机器人中的核心作用

红外传感器是机器人的“眼睛”之一，让它能够感知周围环境，特别是对手和擂台边界,它的主要作用可以分为两大类：

（图片来源网络，侵删）

探测对手
- 瞄准与追踪：在战斗中，机器人需要知道对手在哪里，红外传感器可以检测到对手身上或发出的红外信号，从而帮助机器人自动转向对手,进行追踪和攻击。
- 距离测量：通过测量红外信号的强度或飞行时间（ToF传感器），机器人可以估算与对手的距离，这决定了何时发起冲锋（近距离）、何时使用武器（中距离）以及何时保持距离（远距离）。
- 锁定目标：在复杂的混战中,红外传感器可以帮助机器人从多个潜在目标中锁定主要对手。
探测边界与障碍物
- 防止出界：擂台通常有黑色的边界线，红外传感器（特别是巡线传感器）可以检测到这些边界，当机器人靠近边缘时，它会自动转向,避免掉出擂台而被判负。
- 规避障碍：在比赛中，可能会有被击碎的零件、对手的残骸等障碍物，红外传感器可以帮助机器人规避这些障碍,保持机动性。

常见的红外传感器类型及其原理

在擂台机器人中，并非所有红外传感器都一样，根据需求,通常会使用以下几种：

红外巡线传感器

这是最常见的一种，主要用于边界探测。

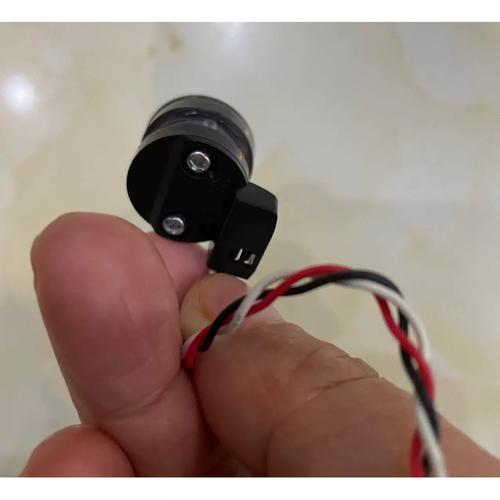

（图片来源网络，侵删）

工作原理：
- 发射管：发射特定波长（通常是红外）的光线。
- 接收管：接收反射回来的红外光。
- 判断逻辑：不同颜色的表面对红外光的反射率不同。白色/浅色表面反射率高，接收管接收到的信号强；黑色/深色表面反射率低,接收到的信号弱。
- 擂台应用：将传感器安装在机器人底部，对准擂台边界，当机器人行驶到白色擂台区，传感器信号强；当机器人压上黑色边界线时，信号急剧变弱,机器人通过检测这个信号变化来判断是否接近边界。
优点：
- 成本极低,电路简单。
- 对于高对比度的黑白边界,检测非常可靠。
缺点：
- 只能检测高对比度的颜色差异，无法直接探测对手（除非对手本身是特定颜色或带有高反光材料）。
- 易受环境光（如强日光）干扰。

红外避障/测距传感器

这种传感器用于探测对手和障碍物,实现主动避障和测距。

工作原理：
- 基本原理：通过发射红外脉冲，并测量接收到反射信号所需的时间来计算距离（类似激光雷达，但使用红外光）。
- 模拟量输出：一些传感器（如GP2Y0A21YK）输出一个模拟电压，这个电压与检测到的距离成反比，距离越近,电压越高。
- 数字量输出：另一些传感器（如Sharp GP2Y0A710K）在检测到障碍物时会输出一个高/低电平信号，或者通过I2C/SPI等通信协议返回精确的距离值。
优点：
- 能够直接测量与前方物体的距离。
- 响应速度快,适合实时避障和追踪。
缺点：
- 测距精度受目标颜色、表面材质和光线环境影响，深色、光滑或吸光的表面（如黑色橡胶轮胎）会吸收红外光,导致测距不准或失效。
- 有效探测距离有限（通常在几厘米到一米多不等）。

红外通信/遥控接收器

这种传感器用于接收对手发出的特定编码信号,实现更高级的交互。

工作原理：
- 每个机器人可以配备一个独特的红外发射器，发射特定的编码信号（如脉宽编码PWM）。
- 对手的机器人上安装红外接收器（如VS1838B）,可以解码这个信号。
- 擂台应用：这可以用于实现“机器人握手”协议（比赛开始前互相确认身份），或者更高级的策略，识别盟友”（在团队赛中）。
优点：

实现机器人间的“对话”,策略性更强。
缺点：
- 需要额外的硬件（发射器）和软件编码。
- 容易被环境光或其他红外源干扰。

如何选择和应用红外传感器

根据机器人类型选择

推土机/重甲机器人：这类机器人以力量和推挤为主。红外巡线传感器是必备的，以防止出界。红外避障传感器也很有用，用于在冲锋前确认目标位置,避免撞空。
旋转型/击打机器人：这类机器人机动性强，需要快速锁定对手。红外测距传感器是核心，用于在合适的距离内启动武器，通常会在机器人前部、侧面安装多个传感器,形成探测网络。
全向/策略型机器人：这类机器人功能最全面，可能会同时使用上述所有类型的传感器,以实现复杂的自主战斗逻辑。

安装位置与角度

巡线传感器：安装在机器人底盘的最前端和最末端,确保能最早探测到边界。
避障/测距传感器：
- 前方：安装在正前方,用于主方向探测。
- 侧面：安装在左右两侧，用于探测侧方的对手，实现“侧翼攻击”或“闪避”。
- 角度：传感器的探测角度需要调整好，角度太窄会“漏掉”对手，太宽则容易误判,通常需要通过实验找到最佳角度。

编程与逻辑实现

传感器的价值最终体现在代码中,你需要编写逻辑来处理传感器数据并做出决策：

// 伪代码示例：一个简单的追踪与避障逻辑
void loop() {
  // 1. 读取前方测距传感器
  int frontDistance = getFrontIRDistance();
  // 2. 读取左侧和右侧巡线传感器
  bool leftOnLine = isLeftLineSensorOn();
  bool rightOnLine = isRightLineSensorOn();
  // 逻辑判断
  if (frontDistance < ATTACK_DISTANCE && frontDistance > 0) {
    // 如果对手在攻击范围内，则发起攻击
    attack();
  } else if (leftOnLine || rightOnLine) {
    // 如果任何一侧压线，则转向远离边界
    if (leftOnLine) {
      turnRight();
    } else {
      turnLeft();
    }
  } else {
    // 如果没有对手且没有压线，则向前搜索
    moveForward();
  }
}

红外传感器的局限性及应对策略

环境光干扰：
- 问题：阳光中的红外线会严重干扰传感器,使其失灵。
- 对策：
  - 物理屏蔽：给传感器加装一个深色的管状遮光罩,只允许特定角度内的红外光进入。
  - 调制信号：使用发射特定频率（如38kHz）调制的红外光，接收端只解码这个频率的信号，可以有效滤除直流或低频的环境光干扰,大多数现成的红外避障模块已经内置了此功能。
目标表面问题：
- 问题：对手的轮胎如果是黑色橡胶，会吸收红外光,导致测距传感器无法探测。
- 对策：
  - 多传感器融合：不要依赖单一传感器，可以将红外传感器与超声波传感器结合使用，超声波对颜色不敏感,可以作为红外失效时的备用方案。
  - 设计对手：在规则允许的情况下，可以在自己的机器人上粘贴一些高反射率的银色或白色胶带，方便对手的传感器探测到自己，实现“互惠互利”。
