下面我将为你详细介绍如何从零开始制作一个乐高蛇形机器人,包括核心原理、所需零件、搭建步骤和编程思路。

（图片来源网络，侵删）

核心原理：蛇的运动方式

蛇没有腿,它的前进依赖于身体的横向波动，我们可以将这种运动分解为几个关键步骤：

推力产生：身体的某一部分（通常是腹部）与地面产生摩擦力，作为前进的支点。
身体弯曲：蛇通过收缩和舒展身体肌肉，在水平面上形成一系列的“S”形弯曲波。
传递波动：这个“S”形的波从身体后端向前端传递，就像甩鞭子一样。
前进：当波动传递到头部时，头部就会向前移动一个步距。

乐高蛇形机器人的模仿策略：

身体部分：我们将使用多个相同的关节模块来构成蛇的身体，每个关节模块都能实现弯曲。
动力来源：一个电机通过一个中央传动轴连接到所有关节模块。
运动实现：电机驱动中央轴旋转，轴上的凸轮会推动每个关节模块，使它们依次或按规律弯曲和伸展，从而在整体上形成前进所需的“S”形波动。

所需零件清单

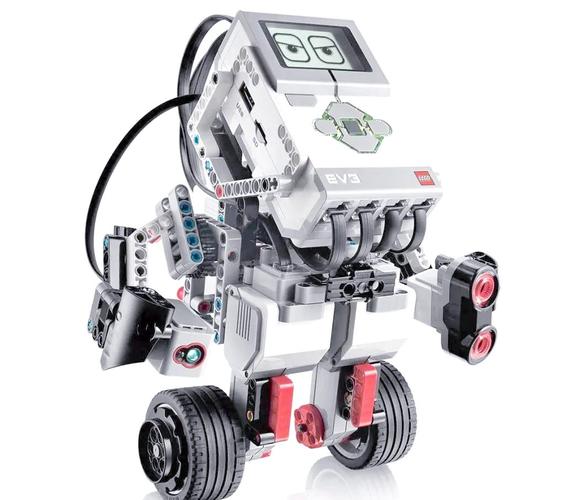

这个项目主要使用乐高MINDSTORMS系列零件,以SPIKE Prime或EV3为例：

核心组件：

（图片来源网络，侵删）

控制器：1个 (如SPIKE Prime Hub 或 EV3 Brick)
大型电机：1个 (提供动力)
颜色传感器：1个 (可选，用于颜色巡线或交互)
主机架：1个 (用于固定电机和控制器)

结构零件 (数量为估算，可根据身体长度增减)：

带轴孔的梁：约20-30根 (用于搭建身体框架)
轴：约10-15根 (连接关节和传递动力)
连接器/万向节：约10-15个 (用于创建灵活的关节)
齿轮：8齿齿轮若干 (用于制作凸轮)
十字轴/销：大量 (用于固定和连接)
轮胎/履带：2个 (可选，套在关节上，增加摩擦力和抓地力)
其他杂件：砖块、面板等，用于美化外壳。

电子连接线：

1根连接线 (用于连接电机和控制器)

搭建步骤详解

这里我们以一个经典的、基于凸轮的设计为例，这种设计结构相对简单，效果也很好。

第1步：制作单个关节模块

这是蛇身体的基本单元,每个模块都将实现一个弯曲动作。

搭建框架：用两根较短的梁作为上下支撑梁。
创建铰链：在上下梁的两端，使用十字轴和带孔的连接器将它们连接起来，形成一个可以活动的“门”字形结构，这就是关节的弯曲点。
安装凸轮从动件：在下梁的中间位置，安装一个可以上下活动的“摇臂”或“滑块”，这个部件将接受来自中央轴上凸轮的推力。
预留连接点：在上梁和下梁的两端，预留出连接下一个关节模块的接口（通常是轴孔或销孔）。

第2步：串联多个关节模块

将制作好的关节模块一个接一个地连接起来,形成一条长长的“链子”。
确保所有关节的灵活性一致,能够自由地前后弯曲。

第3步：安装中央传动轴和凸轮

这是实现“S”形波动的关键。

安装中央轴：将一根长轴穿过所有关节模块中间预留的通道，贯穿整个蛇的身体。
安装凸轮：在这根中央轴上，按照一定的相位差安装多个8齿齿轮作为凸轮，对于4个关节的蛇，可以每隔90度（一个齿的角度）安装一个凸轮，这意味着当轴转动时，第一个凸轮会推起第一个关节，第二个凸轮紧接着会推起第二个关节，以此类推，从而形成一个波浪。
连接电机：将中央轴的一端（或通过齿轮组连接）与大型电机相连。

第4步：安装控制器和传感器

将主机架安装在蛇的“头部”或身体下方，用于固定控制器。
将电机连接到控制器的输出端口。
如果使用颜色传感器,可以安装在头部前方，用于探测路径。

第5步：美化与优化

用砖块或面板覆盖机械结构,让蛇看起来更像一条真正的蛇。
在关节部分套上轮胎,可以增加与地面的摩擦力，防止打滑，让运动更平稳。
可以在头部加上“眼睛”（如两个圆形砖块）和“舌头”（如一根红色轴），增加趣味性。

编程思路

编程的目标是让电机旋转,从而驱动蛇前进。

基础前进程序

这是最简单的程序,让蛇以固定的速度前进一段距离。

SPIKE Prime (Python):

from spike.control import wait_for_seconds
from spike.robot import Robot
# 初始化机器人
robot = Robot()
# 获取电机
motor = robot.get_motor('A')  # 假设电机连接在端口A
# 设置电机速度 (0-100)
motor.set_speed(50)
# 让电机旋转3圈
motor.rotate_for_degrees(1080) # 360 * 3 = 1080
# 程序结束

EV3 (EV3-G - 图形化):

添加一个“移动转向”或“大型电机”模块。
选择“开启端口A的电机”。
设置“功率”为50。
设置“旋转”为“旋转”，角度为1080（代表3圈）。
下载并运行。

高级编程：巡线与交互

让蛇变得更“智能”！

目标：使用颜色传感器让蛇沿着黑线前进。

原理：通过不断检测颜色传感器的读数，判断蛇是否偏离黑线，然后通过微调电机（或两侧差速，如果你的蛇设计支持）来修正方向。

SPIKE Prime (Python):

from spike.control import wait_for_seconds
from spike.robot import Robot
from spike.sensor import ColorSensor
robot = Robot()
color_sensor = ColorSensor('D') # 假设颜色传感器在端口D
motor = robot.get_motor('A')
# 设置巡线参数
BLACK = 3
WHITE = 80
threshold = (BLACK + WHITE) / 2
# 设置巡线速度
BASE_SPEED = 20
kp = 1.5 # 比例系数，需要调试
while True:
    # 读取反射光强度
    reflection = color_sensor.get_reflection()
    # 计算误差
    error = reflection - threshold
    # 计算转向值
    steering = kp * error
    # 应用转向 (注意：这是一个简化的单电机转向，效果可能有限)
    # 更好的方法是使用差速转向，但蛇形机器人通常只有一个电机
    # 这里我们通过短暂的正反转来模拟转向效果
    if steering > 0: # 偏向白色，需要向左转
        motor.run_for_degrees(BASE_SPEED, 10) # 短暂前进
    else: # 偏向黑色，需要向右转
        motor.run_for_degrees(-BASE_SPEED, 10) # 短暂后退/反转
    wait_for_seconds(0.01)

目标：当蛇看到特定颜色（如红色）时，停下并发出声音。

SPIKE Prime (Python):

from spike.robot import Robot
from spike.sensor import ColorSensor
from spike.sound import Sound
robot = Robot()
color_sensor = ColorSensor('D')
motor = robot.get_motor('A')
speaker = Sound()
motor.set_speed(50)
motor.start()
# 持续检测颜色
while True:
    if color_sensor.get_color() == 'red':
        motor.stop()
        speaker.beep() # 发出提示音
        break # 退出循环
    wait_for_seconds(0.1)
