设计目标与核心理念

核心目标： 在不牺牲飞行稳定性和安全性的前提下，最大限度地减少无人机的收纳体积和重量。
核心理念： “按需展开，极致收纳”，脚架在飞行时提供稳定支撑，在运输或收纳时能快速、可靠地收缩，形成一个紧凑的整体。

主要设计挑战

结构强度 vs. 重量： 收缩结构通常比固定结构更复杂，如何在保证足够强度的同时减轻重量是关键。
可靠性： 收缩/展开机构必须绝对可靠，在飞行中意外收缩将是灾难性的，反之，在需要时无法展开也会导致无人机摔落。
空间利用： 脚架收缩后，其体积必须能高效地融入无人机现有形态，或成为无人机外形的一部分。
动力源： 收缩/展开需要动力，无论是电机还是手动，这会增加重量、复杂度和功耗。
成本： 复杂的机械结构会显著增加制造成本。

核心结构方案设计

以下是几种主流且可行的可收缩脚架设计方案,各有优劣。

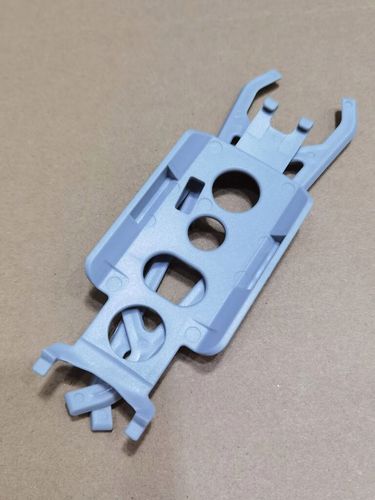

（图片来源网络，侵删）

多段式伸缩腿（望远镜式）

这是最直观的设计,类似于相机三脚架或伸缩天线。

结构描述：
- 脚架由2-3节套接的“腿管”组成。
- 通常采用卡榫式或摩擦式锁定，卡榫式更可靠，摩擦式更顺滑。
- 通过一个或多个小型电机驱动内部的齿轮或齿条,实现同步伸缩。
- 也可以设计为手动旋转解锁，然后靠弹簧或重力自动伸出/收回。
优点：
- 收缩比高： 可以实现非常小的收纳长度，体积压缩效果显著。
- 结构成熟： 设计和制造技术相对成熟，可靠性较高。
- 展开稳定： 伸出后形成刚性支撑，稳定性好。
缺点：
（图片来源网络，侵删）
- 重量较大： 多节套管和锁定机构增加了重量。
- 复杂度高： 内部锁定和驱动机构设计复杂，成本高。
- 有“死区”： 腿管之间有重叠部分，可能会影响某些角度的拍摄。
- 抗扭性稍弱： 多节结构在受到侧向力时，可能不如单根粗腿稳定。
应用场景： 对收纳体积要求极高的便携无人机，如消费级折叠无人机。

设计草图：

(展开状态)
     |
|=====| (上节)
  |---| (中节)
    | (下节, 带脚垫)
(收缩状态)
     |
| | | (三节腿管重叠)

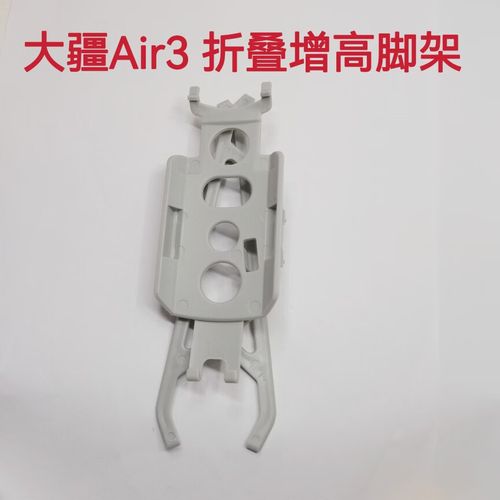

折叠/翻转式

这是目前市场上非常流行的一种方案,常见于大疆等主流无人机。

结构描述：

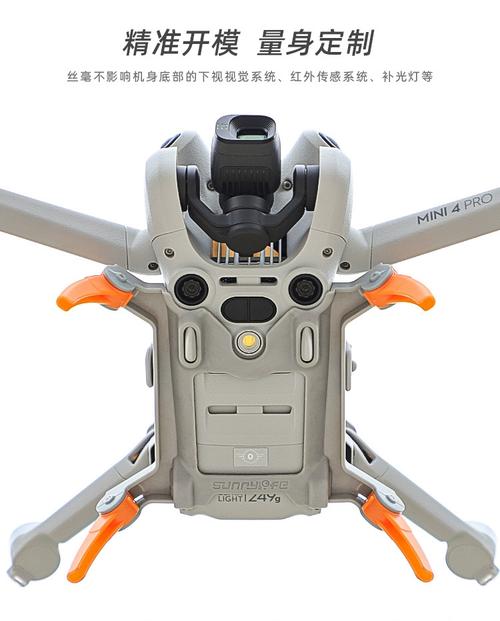

（图片来源网络，侵删）
- 脚架通过一个或多个旋转关节连接到无人机机身。
- 收缩时,脚架像门一样向内或向外折叠，贴附在机身侧面。
- 展开时,由电机驱动齿轮箱或连杆机构，将脚架旋转并锁定到指定角度。
- 锁定通常通过棘轮机构或凸轮锁实现，确保飞行中不会意外回弹。
优点：
- 结构相对简单： 主要运动是旋转，比伸缩机构更简单可靠。
- 重量较轻： 通常比同等级的伸缩式脚架更轻。
- 收纳效率高： 能很好地贴合机身流线型，形成紧凑的形态。
- 展开快速： 电机驱动下，展开/收缩速度很快。
缺点：
- 收缩比有限： 主要靠折叠，长度收缩不如伸缩式显著，但宽度会减小。
- 占用机身空间： 需要机身两侧有足够的空间来容纳折叠后的脚架。
- 关节点是薄弱环节： 旋转关节需要承受巨大的冲击力，设计要求高。
应用场景： 绝大多数消费级和部分专业级无人机，是平衡性最好的方案之一。

设计草图：

(展开状态)
     |
/-----\  (脚架臂)
|  U  |  (无人机机身)
\-----/
(收缩状态)
--------
|  U  |  (脚架臂折叠贴在机身两侧)
--------

滑轨式

这是一种更具未来感的设计,通过直线运动实现收缩。

结构描述：
- 脚架安装在一个滑块上，滑块可以在机身内部的导轨上滑动。
- 收缩时,电机驱动丝杠或皮带，将整个脚架组件推入机身内部。
- 展开时,则反向拉出。
- 脚架本身可以是固定腿,也可以是折叠腿。
优点：
- 外形极其整洁： 收缩后，脚架完全隐藏在机身内，无人机表面没有任何凸起，空气动力学性能最佳。
- 保护性好： 脚架在收纳时得到完全保护，不易损坏。
- 重心稳定： 运动是线性的，重心变化可控。
缺点：
- 对机身结构要求极高： 需要内部有专门的空间来容纳滑轨和收缩的脚架，机身结构必须为此重新设计。
- 最复杂、最重： 滑轨、驱动机构和隐藏空间的设计使得整个系统非常复杂和笨重。
- 成本极高： 适用于高端定制或特殊用途无人机。
应用场景： 对空气动力学和外形要求极高的专业级无人机，如固定翼无人机或需要高速飞行的无人机。

设计草图：

(展开状态)
[====|====]  (机身, |为导轨)
     ^      (脚架在导轨最外侧)
(收缩状态)
[==========]  (脚架完全滑入机身内部)

变形/重组式

这是一种非常创新的设计,脚架本身不仅是支撑，还参与无人机的形态变化。

结构描述：
- 脚架由多个连杆组成,通过多个关节连接。
- 收缩时,连杆机构像折纸一样运动，不仅缩短长度，还可能改变形状，例如从“X”形变为“I”形，并最终与机身融合。
- 这通常需要复杂的多自由度驱动机构。
优点：
- 形态可变： 可以实现多种形态的切换，适应不同任务（如飞行模式和地面模式）。
- 设计感强： 极具科技感和未来感，是产品的一大亮点。
缺点：
- 极度复杂： 机械设计和控制算法都极为复杂。
- 可靠性和成本是巨大挑战： 任何一个关节或连杆的故障都可能导致整个系统失效。
- 目前不成熟： 多数仍停留在概念设计阶段，离大规模商业化应用较远。
应用场景： 科研探索、概念无人机、机器人领域。

设计草图：

(展开状态)
    /\
   /  \      (脚架呈X形或V形)
  /____\
(收缩状态)
    |      (连杆折叠，形成细长杆)
    |

关键子系统设计

驱动系统：
- 电机：首选小型、高扭矩的空心杯电机或无刷电机，空心杯电机控制精准，但扭矩和寿命有限；无刷电机动力强劲，寿命长，但控制更复杂。
- 传动机构：
  - 丝杠： 伸缩式首选，提供精确的线性运动，自锁性好。
  - 齿轮箱： 翻转式首选，能实现大扭矩减速，平稳运动。
  - 皮带/齿条： 滑轨式可选，速度快，但精度和刚性稍差。
锁定机构：
- 机械锁定： 如棘轮爪、弹簧钢珠、凸轮锁，这是最可靠的方式，断电后依然能保持锁定。
- 电磁锁定： 通过通电产生磁力吸合，断电后依靠弹簧或机械结构保持，响应快，但断电安全性需仔细设计。
控制与传感器：
- 控制器： 集成在飞控或一个独立的微控制器中，接收遥控器指令。
- 位置传感器：
  - 限位开关： 检测是否完全展开或收缩，成本低。
  - 电位计/编码器： 实时反馈脚架位置，实现更精确的控制。
- 安全互锁： 设计逻辑，确保在电机未锁定、螺旋桨未停转等危险状态下，脚架无法收缩。

材料选择

主体结构：
- 碳纤维复合材料： 首选材料，强度高、刚度大、重量极轻、抗疲劳，但成本高，加工难度大。
- 高强度铝合金（如7075）： 成本较低，加工性好，强度也不错，但重量比碳纤维重。
- 钛合金： 极高的强度重量比，但价格昂贵，加工困难，适用于极端轻量化的高端产品。
关节与连接件：
- 不锈钢： 强度高，耐腐蚀，用于关键受力部位。
- 高强度工程塑料（如PEEK, POM）： 成本低，耐磨，自润滑，可用于非核心受力部件或轴承。
脚垫：
- 高弹性橡胶/硅胶： 提供摩擦力和缓冲，保护地面和机身。

总结与建议

设计方案	收纳效率	重量	复杂度	可靠性	成本	推荐指数
多段式伸缩	★★★★★	★★☆☆☆	★★★☆☆	★★★★☆	★★★☆☆	★★★★☆
折叠/翻转式	★★★★☆	★★★☆☆	★★★☆☆	★★★★★	★★★☆☆	★★★★★
滑轨式	★★★★★	★☆☆☆☆	★★★★★	★★★☆☆	★★★★★	★★★☆☆
变形/重组式	★★★★☆	★★☆☆☆	★★★★★	★★☆☆☆	★★★★★	★★☆☆☆
