Delta机器人制作全攻略

Delta机器人是一种并联机器人，以其高速度、高精度和轻量化而闻名，非常适合用于分拣、包装、3D打印、绘画等任务。

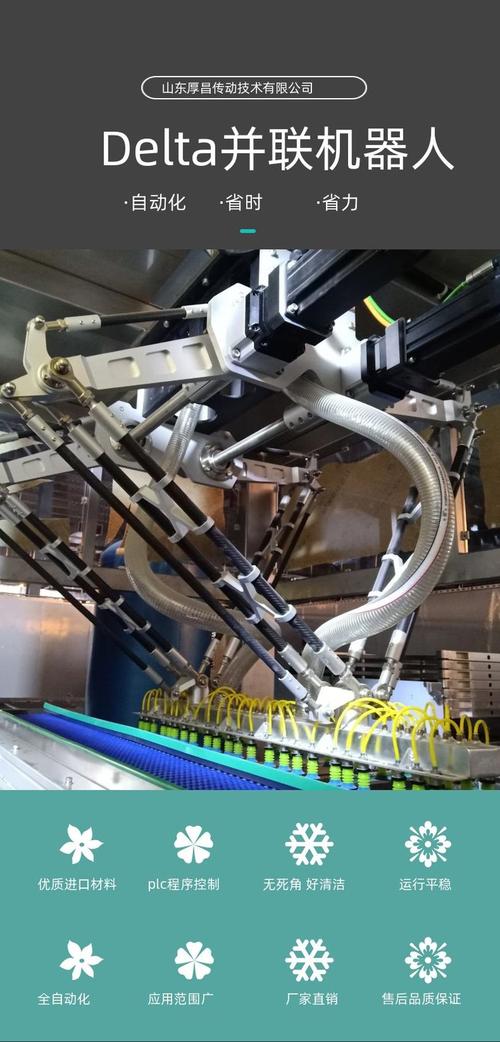

（图片来源网络，侵删）

第一部分：核心概念与工作原理

在开始制作前,理解其基本原理至关重要。

结构组成:
1. 固定基座: 顶部的静止平台,所有伺服电机都安装在这里。
2. 伺服电机: 三个（或更多）电机,负责驱动机器人的主要运动。
3. 主动臂: 连接在电机输出轴和“中心平台”之间的连杆,它们只做旋转运动。
4. 从动臂: 连接在主动臂末端和“中心平台”之间的连杆,它们将主动臂的旋转转化为中心平台的平移。
5. 中心平台: 机器人的“末端执行器”，即我们想要移动的部分，它由三组平行四边形连杆机构支撑，确保其始终保持水平,只进行XY平移和Z轴升降。
6. 末端执行器: 安装在中心平台上的工具，如吸盘、夹爪、笔等。
工作原理: 三个伺服电机分别转动，带动各自的主动臂旋转，主动臂通过球关节或万向节驱动从动臂，从而精确控制中心平台在三维空间中的位置，由于三组连杆形成一个闭环结构，其运动解算（即已知电机角度求末端位置）相对复杂,需要用到逆向运动学。

第二部分：设计与选材

设计与3D建模

这是最关键的一步，您可以选择自己设计,也可以使用现成的开源设计。

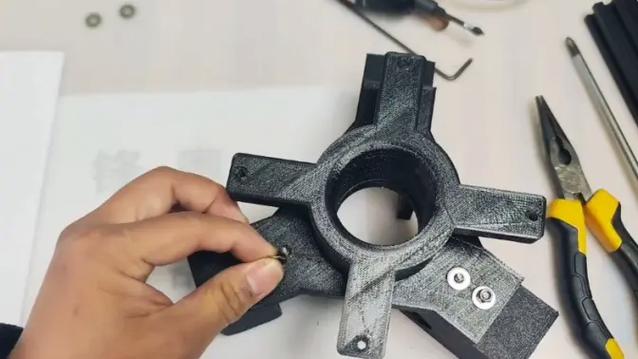

（图片来源网络，侵删）

推荐开源项目（强烈推荐新手使用）:
- Mecademic's R5: 这是一款经典的工业级Delta机器人，其设计图纸和原理图被广泛公开,是学习的绝佳范本。
- Open Source Delta Robot: 在Thingiverse、Printables等网站上可以找到大量免费的开源3D模型文件，搜索 "Delta Robot" 或 "Delta Printer",您会找到很多设计。
- GitHub: 搜索 "delta robot"，可以找到包含完整机械设计、电子和代码的项目。
设计软件:
- Fusion 360: 首选，集CAD、CAM于一体,非常适合机械设计。
- SolidWorks / Creo: 专业级CAD软件。
- Tinkercad: 简单易用,适合非常基础的设计。
设计要点:
- 尺寸比例: 主动臂和从动臂的长度直接影响机器人的工作范围和速度,从动臂略长于主动臂。
- 关节: 主动臂与电机、主动臂与从动臂、从动臂与中心平台的连接处都需要灵活的关节，最常见的设计是使用球头和球窝，或者万向节,以允许多方向自由旋转。
- 轻量化: 中心平台和连杆的质量越小，电机需要提供的力就越小，机器人就能运动得越快,设计时要尽量减轻不必要的重量。

材料选择

3D打印部件:
- 材料: PETG, ABS, Nylon, 或碳纤维增强PLA，PETG是很好的选择,它既有强度又有一定的韧性。
- 建议: 如果您没有3D打印机,可以在线下或通过云打印服务订购这些零件。
结构件:
- 基座: 可以用亚克力板、铝型材或木板切割/组装而成,铝型材是最坚固和专业的选择。
- 连杆: 通常直接用3D打印件，如果需要更高强度,可以考虑使用碳纤维杆或轻质铝合金杆。
电子元件:
- 伺服电机: 必选大扭力、高转速的数字舵机。
  - 型号推荐: MG996R (便宜，但精度和寿命一般), DS3218 (性能较好，常用), Dynamixel AX-12A (智能舵机，可以编码反馈，但价格昂贵)，对于小型桌面Delta,3个DS3218是很好的起点。
- 控制器:
  - Arduino Uno/Nano: 最常用，社区支持强大,足够处理Delta机器人的控制逻辑。
  - ESP32/ESP8266: 如果您需要Wi-Fi或蓝牙控制,这是绝佳选择。
- 电机驱动: 如果您使用的是普通舵机，可以直接由Arduino的5V引脚供电（但电流要足够），如果使用多个大功率舵机或Dynamixel舵机,需要专门的驱动板。
- 电源: 舵机需要较大电流，一个5V/10A或20A的开关电源是必需的。千万不要用电脑USB口直接给多个舵机供电！
- 其他: 杜邦线、面包板（用于原型测试）、螺丝、螺母等。

第三部分：组装步骤

打印所有部件: 确保您的3D打印机设置正确，打印出所有需要的零件，包括基座、电机支架、连杆、中心平台等。
组装基座: 将伺服电机牢固地安装在基座上，确保电机安装面平整，螺丝拧紧,否则在高速旋转时会产生振动。
连接主动臂: 将主动臂的一端连接到电机的输出轴上，另一端准备连接从动臂,通常使用螺丝和螺母固定。
组装从动臂和中心平台: 将从动臂连接到主动臂的末端，然后将从动臂的另一端连接到中心平台的三个角上。确保三组连杆形成的平行四边形结构非常灵活且无卡顿,这是保证平台水平的关键。
电气连接:
- 舵机控制线: 将三个舵机的信号线（通常是橙色或黄色）连接到Arduino的数字PWM引脚（如~3, ~5, ~6），将它们的VCC线（红色）连接到外部5V电源的正极，GND线（棕色/黑色）连接到外部电源的负极。
- Arduino供电: 将Arduino通过USB连接到电脑,或者使用一个独立的5V电源为其供电。
- 共地: 非常重要！ 将外部电源的GND和Arduino的GND连接在一起,确保它们有共同的参考地。
初步测试: 在上传任何代码之前，先通电检查，用手轻轻转动每个电机，看是否能顺畅地带动整个机械臂运动,没有碰撞或干涉。

第四部分：编程与控制

这是让机器人“活”起来的部分。

核心算法：逆向运动学

问题: 已知中心平台的目标坐标,计算出三个电机需要转动的角度。
解决方案: 这需要一些三角学知识，网上有大量的现成公式和代码,您可以直接找到Delta机器人的IK算法库并集成到您的项目中。

硬件控制

库推荐: 使用 Servo.h 库来控制Arduino的舵机。

#include <Servo.h>
Servo servo1, servo2, servo3; // 创建三个舵机对象
void setup() {
  servo1.attach(3);  // 将舵机1连接到引脚3
  servo2.attach(5);  // 将舵机2连接到引脚5
  servo3.attach(6);  // 将舵机3连接到引脚6
}
void loop() {
  // 示例：将所有舵机转到90度位置
  servo1.write(90);
  servo2.write(90);
  servo3.write(90);
  delay(1000);
}

软件实现（以Python为例）

使用Python和PyFirmata库可以通过电脑来控制Arduino,更便于调试。

在Arduino上上传Firmata固件: 使用Arduino IDE的 "File -> Examples -> Firmata -> StandardFirmata" 并上传到您的Arduino板。
Python环境安装:
```
pip install pyfirmata
```

Python控制代码示例:

from pyfirmata import Arduino, util
import time
# 替换为您的Arduino端口
board = Arduino('COM3')
# 定义连接舵机的引脚
servo_pin1 = board.get_pin('d:3:s') # 'd'代表digital, 's'代表servo
servo_pin2 = board.get_pin('d:5:s')
servo_pin3 = board.get_pin('d:6:s')
# 这里应该是您的逆向运动学函数
# 输入 x, y, z 坐标，输出三个角度 angle1, angle2, angle3
def inverse_kinematics(x, y, z):
    # 这是一个简化的伪代码，您需要实现真实的IK算法
    # ...
    angle1 = ...
    angle2 = ...
    angle3 = ...
    return angle1, angle2, angle3
try:
    while True:
        # 示例：让机器人画一个正方形
        # 移动到点A
        angles = inverse_kinematics(100, 100, -50) # 假设的坐标
        servo_pin1.write(angles[0])
        servo_pin2.write(angles[1])
        servo_pin3.write(angles[2])
        time.sleep(1)
        # 移动到点B
        angles = inverse_kinematics(100, -100, -50)
        servo_pin1.write(angles[0])
        servo_pin2.write(angles[1])
        servo_pin3.write(angles[2])
        time.sleep(1)
        # ... 其他点
except KeyboardInterrupt:
    print("程序停止")
    board.exit()

可视化与轨迹规划

为了让机器人执行复杂任务（如画画、分拣）,您需要：

可视化工具: 使用 Processing 或 p5.js 创建一个简单的2D/3D可视化界面，在电脑上模拟机器人的运动，并将鼠标点击的坐标发送给Python脚本,再由Python计算角度并控制Arduino。
轨迹规划: 编写函数，让机器人平滑地从一个点移动到另一个点，而不是瞬间跳转，这通常通过插值（如线性插值或样条曲线）来实现。

第五部分：调试与优化

校准: 每个舵机的“0度”位置可能不同，您需要校准，确保当所有舵机都在中位（如90度）时,中心平台处于正中央且水平。
检查干涉: 运行时,确保连杆之间或连杆与基座之间没有碰撞。
平滑运动: 如果运动不平稳，可能是电源供电不足或代码中的角度变化太快,尝试更换大功率电源或在代码中加入延时。
增加限位开关: 为了防止机器人运动到极限位置损坏电机或结构,可以安装限位开关来限制运动范围。

第六部分：进阶项目

3D Delta打印机: 将末端执行器换成挤出头,就是一个Delta结构的3D打印机。
Pick and Place机器: 在末端执行器上安装电磁铁或真空吸盘,实现自动分拣和放置小零件。
绘图机器人: 换上不同粗细的笔,可以绘制复杂的图案。
使用Dynamixel舵机: 升级到更智能的舵机，可以获得更精确的位置、速度和力反馈,实现更高级的控制。

祝您制作顺利！这是一个回报率极高的项目，当您看到自己亲手制作的机器人高速、精准地运动时,成就感是无与伦比的。
