有关无人机的设计方案

无人机设计方案：[您的无人机项目名称，长航时测绘无人机]

项目概述

1 项目名称

[天眼系列 - 长航时高精度测绘无人机]

2 项目背景与目标

• 背景： 随着地理信息系统、智慧城市、精准农业等领域的快速发展，对高分辨率、大范围、时效性强的地理空间数据需求日益增长，传统有人机测绘成本高、风险大，而消费级无人机续航短、载重小、抗风能力弱,难以满足专业级应用需求。
• 目标： 设计并制造一款长航时、高稳定性、高精度载荷的专业级无人机系统，旨在为测绘、巡检、农业监测等领域提供高效、可靠、低成本的空中数据采集解决方案。

3 设计原则

• 安全第一： 飞行安全是设计的首要原则,包含多重冗余和故障保护机制。
• 可靠性： 采用成熟、高质量的元器件和设计,确保在各种环境下的稳定运行。
• 高效性： 在满足任务需求的前提下，最大化能源效率和气动效率,实现长航时。
• 模块化： 设计模块化的机身和载荷接口，便于快速更换任务载荷、维护和升级。
• 易用性： 提供简洁直观的地面站软件和操作流程,降低用户使用门槛。

需求分析

1 功能性需求

2 非功能性需求

• 安全性： 具备失控保护、螺旋桨防护罩、应急降落模式。
• 可维护性： 关键部件（如电机、电调、电池）易于快速更换。
• 成本控制： 在满足性能的前提下，优化设计,控制物料成本。

总体方案设计

1 无人机类型选择

根据需求分析，选择 固定翼无人机。

• 理由： 相比多旋翼，固定翼无人机气动效率极高，巡航能耗低，能够实现更长的续航时间和更大的航程,非常适合大面积测绘和巡检任务。

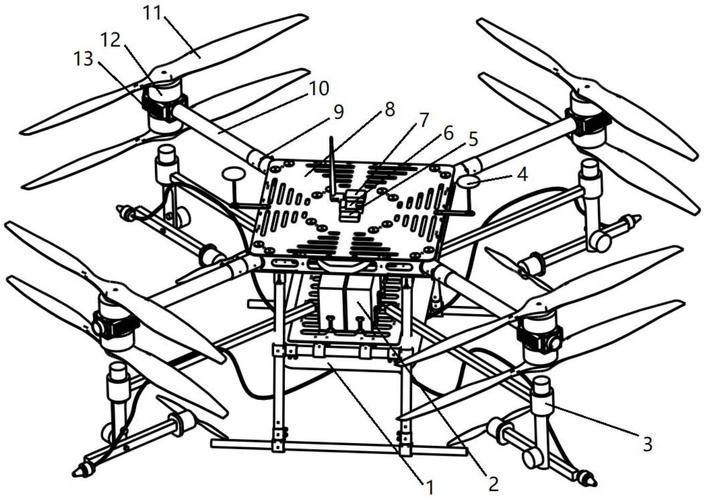

2 布局方案

采用常规布局，即单垂尾、单平尾、上单翼布局。

• 优点： 结构简单，技术成熟，飞行稳定性好,易于生产和维护。
• 机翼： 采用大展弦比梯形翼，以获得高升阻比,提升升力和滑翔性能。
• 尾翼： 常规水平尾翼和垂直尾翼,保证飞机的俯仰和航向稳定性。
• 动力系统： 采用后推式布局，电机和螺旋桨安装在机身后部，向前推。
  • 优点：
    1. 气流平顺： 螺旋桨前方是干净的气流,有利于机翼和载荷的稳定。
    2. 起降安全： 起降时螺旋桨远离地面,减少异物吸入和地面人员伤害风险。
    3. 载荷空间： 机头空间完整，便于安装光学载荷等精密设备,无遮挡。

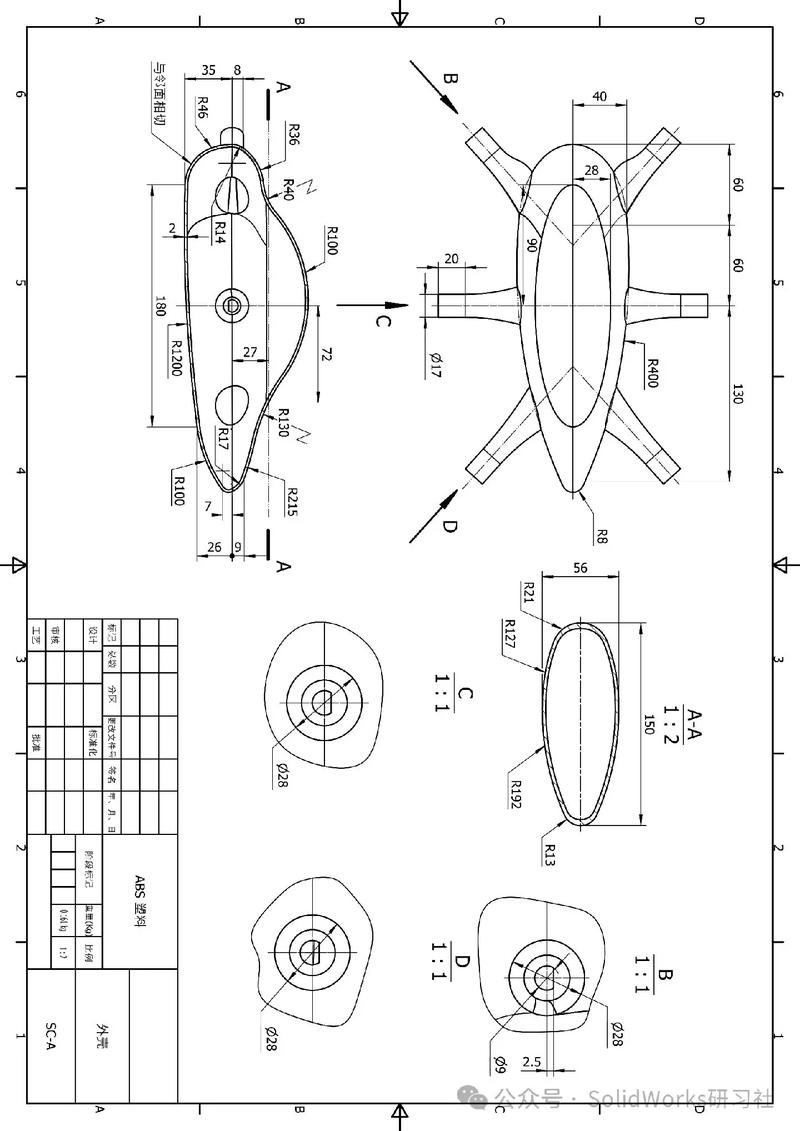

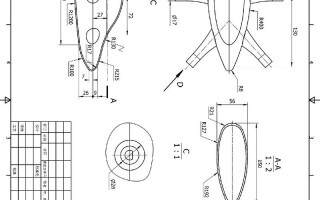

3 三维概念设计

• 使用 SolidWorks, CATIA 或 Fusion 360 等软件进行初步三维建模。
• 设计要点：
  • 机身： 采用流线型设计，减少阻力，内部设计有设备仓、电池仓和载荷仓。
  • 机翼： 内部设计有整体油箱/电池仓,并为可能的副翼或襟翼预留空间。
  • 垂尾/平尾： 结构强度需足够,确保在高速飞行和强风下的稳定性。
  • 起落架： 采用前三点式滑橇起落架,保证在简易跑道或草地上安全起降。

详细设计

1 结构设计

• 材料选择：
  • 主结构（机翼、机身、尾翼）： 采用 EPO 泡沫 或 玻璃纤维复合材料，EPO 成本低、韧性好，适合原型和量产；复合材料强度高、重量轻,适合高性能版本。
  • 结构件（翼梁、机身框架）： 采用 碳纤维管/板，以提供必要的强度和刚度,同时保持轻量化。
  • 连接件： 金属或高强度尼龙。
• 强度分析： 使用 ANSYS 或 Abaqus 等有限元分析软件，对机翼、机身等关键结构进行静力学和动力学分析，确保其在极限飞行载荷下（如过载、阵风）不会发生结构失效。

2 动力系统选型

• 电机： 选择 无刷直流电机，根据最大起飞重量和所需推力进行计算，选择 KV 值适中、功率合适的型号（T-Motor U8 II 或类似级别）。
• 电调： 选择与电机电流匹配的 电子调速器，具备 BEC（电池 eliminator circuit）功能，为飞控等设备供电，需留有一定余量（如选择 60A 电调用于 40A 峰值电流的电机）。
• 螺旋桨： 选择与电机 KV 值匹配的高效率螺旋桨，后推式布局需选择正桨,尺寸和螺距需通过推力测试和风洞试验优化。
• 电池： 选择 高能量密度 的锂聚合物电池或锂离子电池，根据续航和重量要求，计算所需电池容量（6S 22000mAh）,电池仓需设计快速锁紧和释放机构。

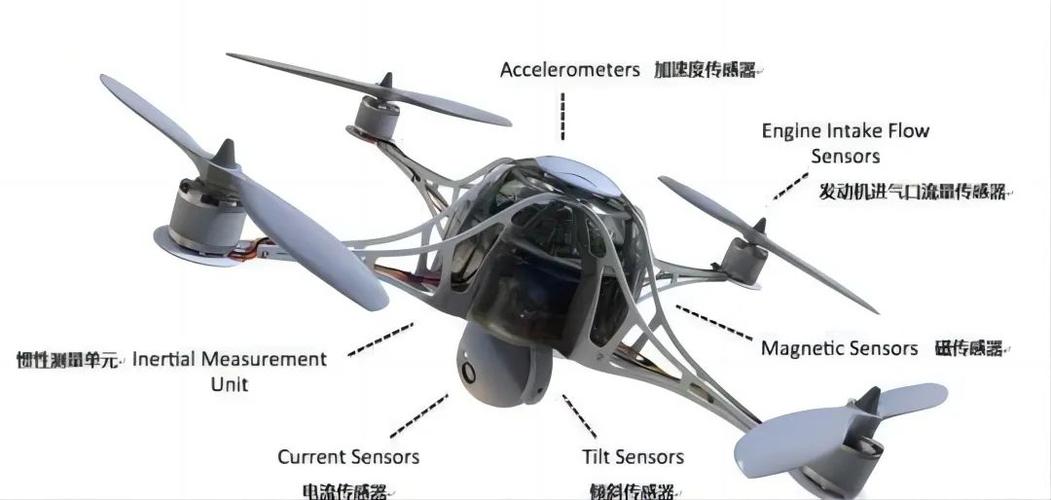

3 航电系统选型

4 地面站软件

• 推荐软件： QGroundControl (与 PX4/ArduPilot 完美集成)
• 功能要求：
  • 飞行前规划：交互式地图上绘制飞行航线、设置航点高度、速度、相机动作。
  • 实时监控：显示飞机位置、高度、速度、电量、GPS信号等遥测信息。
  • 实时图传：显示飞机回传的视频画面。
  • 飞行中控制：一键返航、修改航线、暂停任务等。
  • 数据记录与回放：记录飞行数据,用于事后分析和故障排查。

软件与控制系统设计

1 飞行控制逻辑

• 控制模式：
  1. 手动模式： 飞行员直接通过遥控器控制舵面和油门。
  2. 姿态模式： 飞控保持飞机当前姿态,飞行员控制俯仰和滚转。
  3. 定高模式： 飞控通过高度计维持固定高度。
  4. GPS模式： 飞控通过GPS锁定位置，可抵抗风扰，保持定点悬停（固定翼为“定点盘旋”）。
  5. 自主导航模式： 飞控严格按照预设航线自主飞行。
• 控制器： 采用经典的 PID 控制器，对姿态、位置、速度等关键参数进行闭环控制,需要通过实飞进行精细调参。

2 通信协议

• MAVLink 协议： 作为飞控与地面站、机载设备之间通信的事实标准，定义了消息格式，用于传输遥测数据、命令和状态信息。

测试与验证计划

1 风洞试验

• 目的： 测量飞机在不同攻角下的升力、阻力和力矩，验证气动设计的合理性,优化舵面效率。

2 地面测试

• 重心测试： 确保飞机重心在设计范围内,这是稳定飞行的关键。
• 推力测试： 使用推力测试台测量动力系统在不同油门开度下的静态推力。
• 系统联调： 测试所有电子设备供电、通信是否正常,地面站软件是否能正常连接和接收数据。

3 首飞与试飞计划

• 首飞： 选择无风或微风天气，在宽阔的空旷地带进行，首飞以手动模式为主，仅测试基本飞行性能,不进行复杂机动。
• 试飞阶段：
  1. 包线扩展试飞： 逐步测试不同高度、速度下的飞行特性。
  2. 自主飞行测试： 测试自主起飞、航线飞行、自动降落等功能。
  3. 任务载荷测试： 搭载实际任务载荷,测试对飞行性能的影响和系统稳定性。
  4. 极限测试： 测试抗风能力、续航时间等边界性能。

4 可靠性与耐久性测试

• 进行多次长周期飞行任务,考验系统的稳定性和寿命。
• 对机身进行疲劳测试,模拟多次起降和飞行载荷。

项目管理与风险评估

1 项目里程碑

2 风险评估与应对策略

结论与展望

本设计方案提出了一款面向专业应用的长航时固定翼无人机系统，通过采用成熟的常规布局、模块化设计和先进的航电系统，旨在实现长续航、高稳定和高精度的设计目标，后续工作将聚焦于原型机的制造、详细的测试验证和持续的优化迭代，最终将产品化,为各行业用户提供强大的空中数据采集工具。

展望： 未来可在此基础上进行衍生设计，如增加垂直起降能力以适应更复杂的起降环境，或开发专为电力巡检、农业喷洒等特定任务优化的专用版本。
